FL晶振,FL2000132Z晶振,移动通信晶振

台湾百利通亚陶晶振科技成立于公元2000年7月,提供客户高效能与高稳定度频率解决方案,在晶振产业中已广受好评.主要生产贴片晶振 (SMD)贴片晶振,石英晶振,有源晶振,压控振荡器,温补晶振系列产品,晶振产品应用于资讯、通讯、医疗、安控、汽车与消费性电子等产业.台湾百利通亚陶晶振是一家专为计算、通讯与消费产品市场提供集成化连接、先进时频和信号完整性解决方案的、快速增长的半导体公司.

台湾百利通亚陶晶振的技术为高带宽、高速串行连接协议所引起的挑战提供了系统设计解决方案.Pericom百利通亚陶晶振公司于1990年由许志明和许志恒（Alex Hui 和 John Hui）共同在美国加州圣何西市创立,公司由此蓬勃发展成为一家在全球拥有超过900名员工的公司,并在北美（我们的总部所在地）和亚洲建立了设计中心；亚陶晶振的技术和销售支持办事处遍布全球.

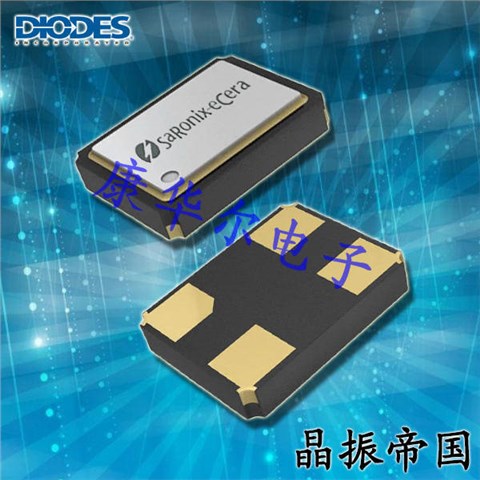

百利通亚陶晶振,贴片晶振,FL晶振,FL2000132Z晶振,小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

石英晶振真空退火技术：晶振高真空退火处理是消除宽温范围小体积晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性，以及提高石英晶振的年老化特性。

百利通亚陶晶振规格	单位	FL贴片晶振频率范围	石英晶振基本条件
标准频率	f_nom	12.00MHZ~66.0MHZ	标准频率
储存温度	T_stg	-40°C～+125°C	裸存
工作温度	T_use	-40°C～+85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW～100μW
频率公差	f_— l	±50 × 10-6(标准), (±15 × 10-6～±50 × 10-6可用)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.crystal95.com/
频率温度特征	f_tem	±30 × 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5 × 10-6/ year Max.	+25°C,第一年

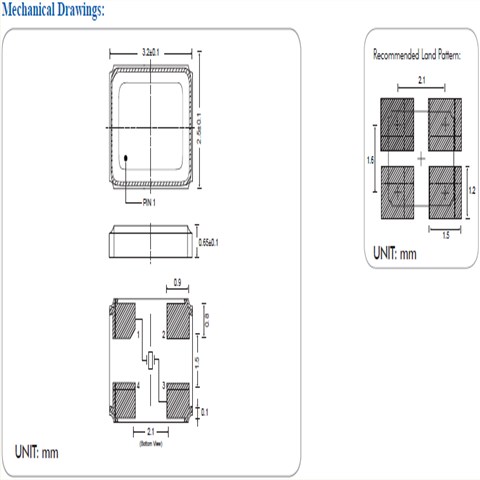

FL 3225

百利通亚陶晶振,贴片晶振,FL晶振,FL2000132Z晶振产品线路焊接安装时注意事项

耐焊性：

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

（1）柱面式产品和DIP产品

晶振产品类型	晶振焊接条件
插件晶振型,是指石英晶振采用引脚直插模式的情况下比如：椭圆形引脚插件,圆柱晶振引脚插件	手工焊接+300°C或低于3秒钟请勿加热封装材料超过+150°C
SMD型贴片晶振,是指石英晶振采用SMT高速焊接,或者回流焊接情况下,有些型号晶振高温可达260°,有些只可达230°	+260°C或低于@最大值10 s 请勿加热封装材料超过+150°C
