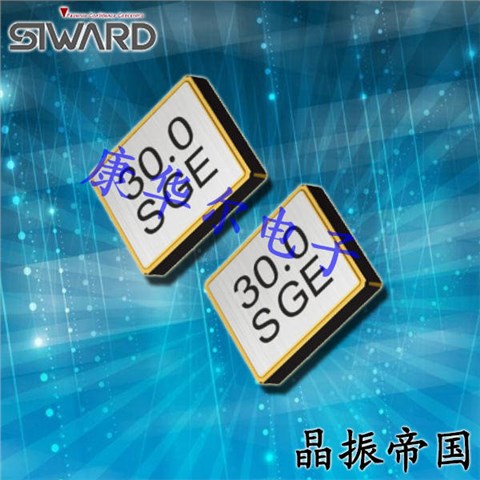

希华晶振,贴片晶振,SX-2520晶振,SMD型晶体谐振器
| 制造商 | 希华 | 产地 | 台湾 | 老化率 |
±5ppm |
| 频率 | 12.000MHz | 负载 |
12.0pF |
温度范围 | -10℃～+85℃ |
| 频率偏差 |
±10ppm |
封装 |
金属面四脚贴片 | 尺寸 |

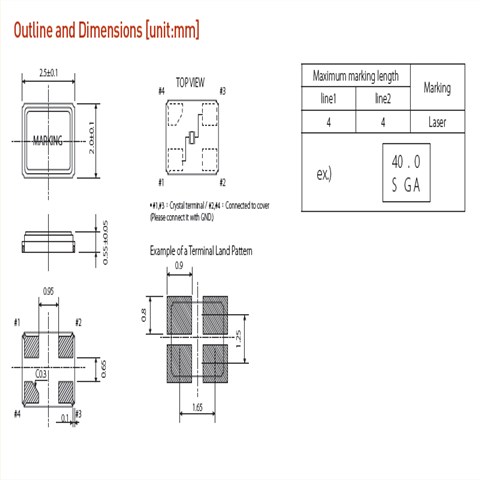

2.00x1.60x0.55mm |
|
单位 |

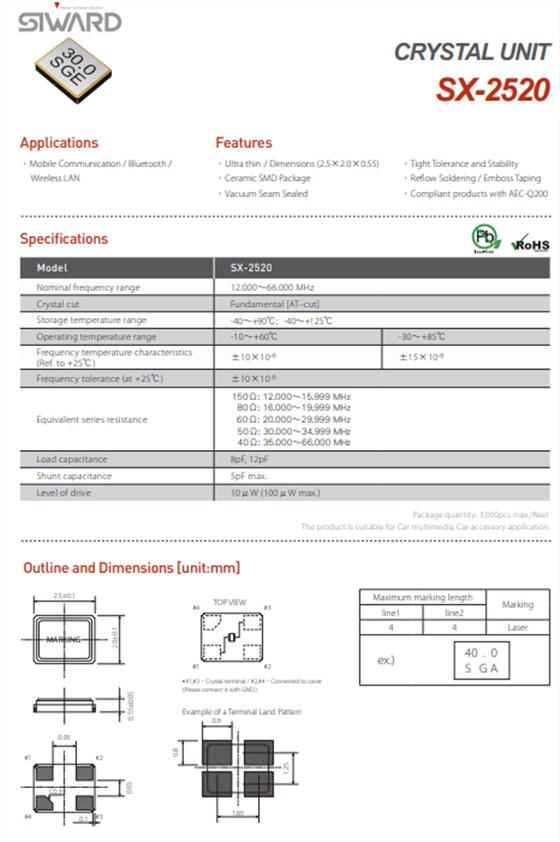

SX-2520 |
贴片晶振基本条件 |
|
|
标准频率 |
f_nom |
12.000～66.000 MHz |
标准频率 |
|
储存温度 |
T_stg |
-40∼+125℃ |
裸存 |
|
工作温度 |
T_use |
-10℃～+85℃ |
标准温度 |
|
激励功率 |
DL |
10μW~100μW |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±10ppm,15ppm
|
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.kdscrystal.com/
|
|
频率温度特征 |
f_tem |
±10ppm(-10℃～+85℃) |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8.0pF,12pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-10℃～+85℃,DL = 100μW |
|
频率老化 |
f_age |
±5ppmMax. |
+25°C,第一年 |
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存贴片晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容).
(2) 请仔细处理内外盒与卷带.外部压力会导致晶体谐振器受到损坏.
安装时注意事项
耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至SMD晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
