IDT艾迪悌晶振\6G交换机晶振\XUP535125.000JS6I8，尺寸5.00x3.20mm，频率125MHZ，输出逻辑LV-PECL，IDT差分振荡器，欧美进口晶振，六脚差分晶振，LV-PECL差分输出晶振，进口LV-PECL差分振荡器，低电压差分振荡器，低抖动差分晶振，低耗能差分晶振，高频差分晶振，仪器设备差分晶振，6G光模块差分晶振，无线网络差分振荡器，测试测量差分晶振，蓝牙模块专用晶振，轻薄型差分晶振，OSC差分晶振，有源差分晶振，贴片型差分振荡器，高品质差分晶振，具有良好的耐压性能以及稳定性能。

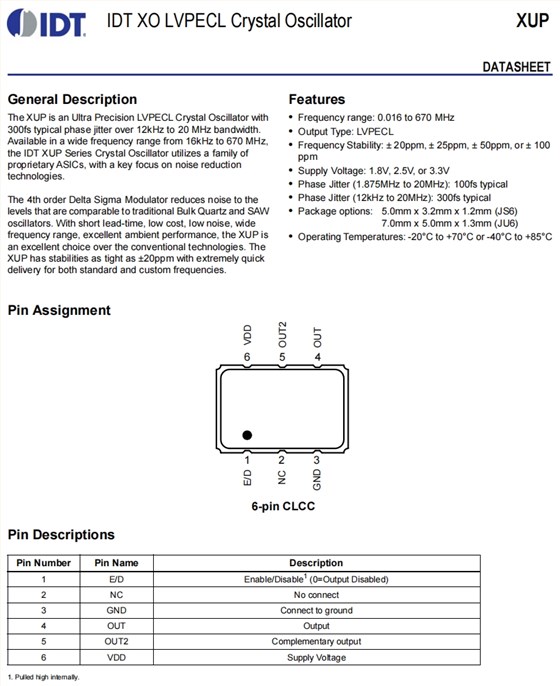

XUP是一种超精密LVPECL差分晶体振荡器，具有300fs到20MHz带宽超过12kHz的典型相位抖动。IDT XUP系列晶体振荡器的频率范围从16kHz到670MHz，采用了一系列专有的asic芯片，重点关注降噪技术。
四阶西格玛调制器将噪声降低到可与传统的大块石英和锯纹波振荡器相媲美的水平。XUP SMD振荡器具有较短的前置时间、低成本、低噪声、较宽的频率范围、优异的环境性能，是一种超越传统技术的优良选择。XUP的稳定性高达±20ppm，具有非常快的标准和自定义频率传输。IDT艾迪悌晶振\6G交换机晶振\XUP535125.000JS6I8.
IDT艾迪悌晶振\6G交换机晶振\XUP535125.000JS6I8参数表
| Parameter | Symbol | Condition | Min | Typ | Max | Units | ||||||||||||||||||||||||
| Output Frequency Range | FOUTR |
|
125 | MHz | ||||||||||||||||||||||||||
| Frequency Stability | Temperature = -20°C to +70°C | ±20 | ±100 | ppm | ||||||||||||||||||||||||||
| Temperature = -40°C to +85°C | ±25 | ±100 | ppm | |||||||||||||||||||||||||||
| Aging (1styear) | Ta = 25°C | 3 | ||||||||||||||||||||||||||||
| Aging (10 years) | Ta = 25°C | 10 | ||||||||||||||||||||||||||||
| Output Load | To VDD-2.0V | 50 | Ohms | |||||||||||||||||||||||||||
| Start-up Time | TST |
Output valid time after VDD meets minimum specified level |
10 | ms | ||||||||||||||||||||||||||
| Output Rise Time | 20% to 80% VPP,Std frequencies | 400 | ps | |||||||||||||||||||||||||||
| Output Fall Time | 80% to 20% VPP,Std frequencies | 400 | ps | |||||||||||||||||||||||||||
| Output Clock Duty Cycle | TDTCY |
50% VPP <312.5MHz >312.5MHz |
45 40 |
55 60 |
% | |||||||||||||||||||||||||
| Output Enable/ Disable Time | TOE | 100 | ns | |||||||||||||||||||||||||||
| Period Jitter, RMS | JPER | Frequency = 156.25MHz | 1.8 | 7 | psec | |||||||||||||||||||||||||
| Random Jitter | RJ |
Frequency = 156.25MHz Per MJSQ spec (Methodologies for Jitter and Signal Quality specifications) |
0.7 | 1.8 | psec | |||||||||||||||||||||||||
| Deterministic Jitter | DJ | 8 | 24 | psec | ||||||||||||||||||||||||||
| Total Jitter | TJ | 18 | 42 | psec | ||||||||||||||||||||||||||
| Phase Jitter (12kHz – 20MHz) | φJITTER | Standard frequencies @ 25°C, 3.3V | 300 | 400 | fsec | |||||||||||||||||||||||||
|
Phase Noise Performance Frequency = 156.25MHz |
φNOISE | 100Hz of Carrier | -95 | dBc/Hz | ||||||||||||||||||||||||||
| 1kHz of Carrier | -115 | dBc/Hz | ||||||||||||||||||||||||||||
| 10kHz of Carrier | -120 | dBc/Hz | ||||||||||||||||||||||||||||
| 100kHz of Carrier | -129 | dBc/Hz | ||||||||||||||||||||||||||||
| 1MHz of Carrier | -149 | dBc/Hz | ||||||||||||||||||||||||||||
| 10MHz of Carrier | -156 | dBc/Hz | ||||||||||||||||||||||||||||
| Output Frequency (Standards) | FOUT |
100MHz, 106.25MHz, 125MHz, 150MHz, 155.52MHz, 156.25MHz, 200MHz, 212,5MHz, 250MHz, 300MHz, 312.5MHZ, 400MHz (Contact IDT for additional frequencies) |
||||||||||||||||||||||||||||
IDT艾迪悌晶振\6G交换机晶振\XUP535125.000JS6I8尺寸图
差分晶振产品特性：
频率范围：0.016至670MHz
输出类型：LVPECL
频率稳定：± 20ppm，± 25ppm，± 50ppm，或± 100 ppm
电源电压：1.8V、2.5V或3.3V相位抖动（1.875兆赫至20兆赫）：100f典型
相位抖动（12 kHz至20MHz）：300fs典型
封装选项：5.0毫米x3.2毫米x1.2毫米（JS6）7.0毫米x5.0毫米（JU6）
工作温度：-20°C至+70°C或-40°C至+85°C
更多相关IDT晶振型号
| 原厂代码 | 晶振厂家 | 参数 | 型号 | 类型 | 频率 | 输出 | 电压 |
| XLH536050.000JS4I8 | IDT振荡器 | OSC 50MHZ SMD | XLH | XO (Standard) | 50MHz | HCMOS | 3.3V |
| XLH536020.000JS4I8 | IDT振荡器 | OSC 20MHZ SMD | XLH | XO (Standard) | 20MHz | HCMOS | 3.3V |
| XLH536024.000JS4I8 | IDT振荡器 | OSC XO 24.000MHZ HCMOS SMD | XLH | XO (Standard) | 24MHz | HCMOS | 3.3V |
| XLH536040.000JS4I8 | IDT振荡器 | OSC XO 40.000MHZ HCMOS SMD | XLH | XO (Standard) | 40MHz | HCMOS | 3.3V |
| XLH536048.000JS4I8 | IDT振荡器 | OSC 48MHZ SMD | XLH | XO (Standard) | 48MHz | HCMOS | 3.3V |
| XLH536125.000JS4I8 | IDT振荡器 | OSC 125MHZ SMD | XLH | XO (Standard) | 125MHz | HCMOS | 3.3V |
| XLH536003.072000I | IDT振荡器 | OSCILLATOR XO 3.072MHZ HCMOS SMD | XPRESSO™ FXO-HC53 | XO (Standard) | 3.072MHz | HCMOS | 3.3V |
| XUP535100.000JS6I8 | IDT振荡器 | OSC XO 100.000MHZ LVPECL SMD | XUP | XO (Standard) | 100MHz | LVPECL | 3.3V |
| XUP535125.000JS6I8 | IDT振荡器 | OSC 125MHZ SMD | XUP | XO (Standard) | 125MHz | LVPECL | 3.3V |
| XUP535150.000JS6I8 | IDT振荡器 | OSC 150MHZ SMD | XUP | XO (Standard) | 150MHz | LVPECL | 3.3V |
| XUL535212.500JS6I8 | IDT振荡器 | OSC 212.5MHZ SMD | XUL | XO (Standard) | 212.5MHz | LVDS | 3.3V |
| XUP535212.500JS6I8 | IDT振荡器 | OSC 212.5MHZ SMD | XUP | XO (Standard) | 212.5MHz | LVPECL | 3.3V |
| XUL536150.000JS6I | IDT振荡器 | OSC XO 150.0000MHZ LVDS SMD | XUL | XO (Standard) | 150MHz | LVDS | 3.3V |
| XLL736200.000000I | IDT振荡器 | OSC XO 200.000MHZ LVDS SMD | XPRESSO™ FXO-LC73 | XO (Standard) | 200MHz | LVDS | 3.3V |
| XLH73V024.576000I | IDT振荡器 | OSC VCXO 24.576MHZ HCMOS SMD | XPRESSO™ FVXO-HC73 | VCXO | 24.576MHz | HCMOS | 3.3V |
| XLH73V027.000000I | IDT振荡器 | OSC VCXO 27.000MHZ HCMOS SMD | XPRESSO™ FVXO-HC73 | VCXO | 27MHz | HCMOS | 3.3V |
| 5L35021-000NDGI | IDT振荡器 | VERSACLOCK 3S FULL 1.8V STANDARD | * | - | - | - | - |
| 5L35023-000NLGI | IDT振荡器 | VERSACLOCK 3S FULL 1.8V STANDARD | * | - | - | - | - |
| XLH735025.000000X | IDT振荡器 | OSC XO 25.000MHZ HCMOS SMD | XPRESSO™ FXO-HC73 | XO (Standard) | 25MHz | HCMOS | 3.3V |
| XLH735048.000000X | IDT振荡器 | OSC XO 48.000MHZ HCMOS SMD | XPRESSO™ FXO-HC73 | XO (Standard) | 48MHz | HCMOS | 3.3V |
| XLH735001.000000X | IDT振荡器 | OSCILLATOR XO 1.000MHZ HCMOS SMD | XPRESSO™ FXO-HC73 | XO (Standard) | 1MHz | HCMOS | 3.3V |
| XLH536040.000000I | IDT振荡器 | OSC XO 40.000MHZ HCMOS SMD | XPRESSO™ FXO-HC53 | XO (Standard) | 40MHz | HCMOS | 3.3V |
| XLH536040.000JS4I | IDT振荡器 | OSC XO 40.000MHZ HCMOS SMD | XLH | XO (Standard) | 40MHz | HCMOS | 3.3V |
| XLH736024.576000I | IDT振荡器 | OSC XO 24.576MHZ HCMOS SMD | XPRESSO™ FXO-HC73 | XO (Standard) | 24.576MHz | HCMOS | 3.3V |
| XLH536025.000JS4I | IDT振荡器 | OSC XO 25.000MHZ HCMOS SMD | XLH | XO (Standard) | 25MHz | HCMOS | 3.3V |
| XLH536050.000JS4I | IDT振荡器 | OSC 50MHZ SMD | XLH | XO (Standard) | 50MHz | HCMOS | 3.3V |
| XLH536027.000000I | IDT振荡器 | OSC XO 27.000MHZ HCMOS SMD | XPRESSO™ FXO-HC53 | XO (Standard) | 27MHz | HCMOS | 3.3V |
| XLH736025.000000I | IDT振荡器 | OSC XO 25.000MHZ HCMOS SMD | XPRESSO™ FXO-HC73 | XO (Standard) | 25MHz | HCMOS | 3.3V |
| XLH736008.000000I | IDT振荡器 | OSCILLATOR XO 8.000MHZ HCMOS SMD | XPRESSO™ FXO-HC73 | XO (Standard) | 8MHz | HCMOS | 3.3V |
| XLH536048.000JS4I | IDT振荡器 | OSC 48MHZ SMD | XLH | XO (Standard) | 48MHz | HCMOS | 3.3V |
| XLH536024.000JS4I | IDT振荡器 | OSC XO 24.000MHZ HCMOS SMD | XLH | XO (Standard) | 24MHz | HCMOS | 3.3V |
| XLH536020.000JS4I | IDT振荡器 | OSC XO 20.000MHZ HCMOS SMD | XLH | XO (Standard) | 20MHz | HCMOS | 3.3V |
| FXO-HC735-12.5 | IDT振荡器 | OSCILLATOR XO 12.5MHZ HCMOS SMD | XPRESSO™ FXO-HC73 | XO (Standard) | 12.5MHz | HCMOS | 3.3V |
| XLH536100.000JS4I | IDT振荡器 | OSC XO 100.000MHZ HCMOS SMD | XLH | XO (Standard) | 100MHz | HCMOS | 3.3V |
| FXO-HC735-77.76 | IDT振荡器 | OSCILLATOR XO 77.76MHZ HCMOS SMD | XPRESSO™ FXO-HC73 | XO (Standard) | 77.76MHz | HCMOS | 3.3V |
| FXO-HC735-42.954 | IDT振荡器 | OSC XO 42.954MHZ HCMOS SMD | XPRESSO™ FXO-HC73 | XO (Standard) | 42.954MHz | HCMOS | 3.3V |
| XLH736008.192000X | IDT振荡器 | OSCILLATOR XO 8.192MHZ HCMOS SMD | XPRESSO™ FXO-HC73 | XO (Standard) | 8.192MHz | HCMOS | 3.3V |
| XLH335048.000000I | IDT振荡器 | OSC XO 48.000MHZ HCMOS SMD | XPRESSO™ FXO-HC33 | XO (Standard) | 48MHz | HCMOS | 3.3V |
| XLH736003.686400I | IDT振荡器 | OSC XO 3.6864MHZ HCMOS SMD | XPRESSO™ FXO-HC73 | XO (Standard) | 3.6864MHz | HCMOS | 3.3V |
| XLH526125.000000I | IDT振荡器 | OSC XO 125.000MHZ HCMOS SMD | XPRESSO™ FXO-HC52 | XO (Standard) | 125MHz | HCMOS | 2.5V |
| XLH536060.000000I | IDT振荡器 | OSC XO 60.000MHZ HCMOS SMD | XPRESSO™ FXO-HC53 | XO (Standard) | 60MHz | HCMOS | 3.3V |
| XLH735010.000000X | IDT振荡器 | OSC XO 10.000MHZ HCMOS SMD | XPRESSO™ FXO-HC73 | XO (Standard) | 10MHz | HCMOS | 3.3V |
| XLH735018.432000X | IDT振荡器 | OSC XO 18.432MHZ HCMOS SMD | XPRESSO™ FXO-HC73 | XO (Standard) | 18.432MHz | HCMOS | 3.3V |
| XLH735032.000000X | IDT振荡器 | OSC XO 32.000MHZ HCMOS SMD | XPRESSO™ FXO-HC73 | XO (Standard) | 32MHz | HCMOS | 3.3V |
| XLH53V051.200000X | IDT振荡器 | OSC VCXO 51.2MHZ HCMOS SMD | XPRESSO™ FVXO-HC53 | VCXO | 51.2MHz | HCMOS | 3.3V |
| XLH53V020.000000X | IDT振荡器 | OSC VCXO 20.000MHZ HCMOS SMD | XPRESSO™ FVXO-HC53 | VCXO | 20MHz | HCMOS | 3.3V |
| XLH53V019.968000X | IDT振荡器 | OSC VCXO 19.968MHZ HCMOS SMD | XPRESSO™ FVXO-HC53 | VCXO | 19.968MHz | HCMOS | 3.3V |
| XLH53V016.934400X | IDT振荡器 | OSC VCXO 16.9344MHZ HCMOS SMD | XPRESSO™ FVXO-HC53 | VCXO | 16.9344MHz | HCMOS | 3.3V |
| XLH72V150.000000X | IDT振荡器 | OSC VCXO 150.000MHZ HCMOS SMD | XPRESSO™ FVXO-HC72 | VCXO | 150MHz | HCMOS | 2.5V |
| XLH73V176.000000X | IDT振荡器 | OSC VCXO 176.000MHZ HCMOS SMD | XPRESSO™ FVXO-HC73 | VCXO | 176MHz | HCMOS | 3.3V |
| XLH73V098.304000X | IDT振荡器 | OSC VCXO 98.304MHZ HCMOS SMD | XPRESSO™ FVXO-HC73 | VCXO | 98.304MHz | HCMOS | 3.3V |
| XLH73V090.316800X | IDT振荡器 | OSC VCXO 90.3168MHZ HCMOS SMD | XPRESSO™ FVXO-HC73 | VCXO | 90.3168MHz | HCMOS | 3.3V |
| XLH73V065.536000X | IDT振荡器 | OSC VCXO 65.536MHZ HCMOS SMD | XPRESSO™ FVXO-HC73 | VCXO | 65.536MHz | HCMOS | 3.3V |
| XLH73V056.448000X | IDT振荡器 | OSC VCXO 56.448MHZ HCMOS SMD | XPRESSO™ FVXO-HC73 | VCXO | 56.448MHz | HCMOS | 3.3V |
| XLH73V048.000000X | IDT振荡器 | OSC VCXO 48.000MHZ HCMOS SMD | XPRESSO™ FVXO-HC73 | VCXO | 48MHz | HCMOS | 3.3V |
| XLH73V029.670300X | IDT振荡器 | OSC VCXO 29.6703MHZ HCMOS SMD | XPRESSO™ FVXO-HC73 | VCXO | 29.6703MHz | HCMOS | 3.3V |
| XLH73V025.000000X | IDT晶振 | OSC VCXO 25.000MHZ HCMOS SMD | XPRESSO™ FVXO-HC73 | VCXO | 25MHz | HCMOS | 3.3V |
| XLH73V024.576000X | IDT振荡器 | OSC VCXO 24.576MHZ HCMOS SMD | XPRESSO™ FVXO-HC73 | VCXO | 24.576MHz | HCMOS | 3.3V |
| XLH73V018.432000X | IDT振荡器 | OSC VCXO 18.432MHZ HCMOS SMD | XPRESSO™ FVXO-HC73 | VCXO | 18.432MHz | HCMOS | 3.3V |
| XLH73V005.000000X | IDT振荡器 | OSC VCXO 5.000MHZ HCMOS SMD | XPRESSO™ FVXO-HC73 | VCXO | 5MHz | HCMOS | 3.3V |
| XLX73V101.000000X | IDT振荡器 | OSC VCXO 101.000MHZ HCMOS SMD | XPRESSO™ FVXO-PC73 | VCXO | 101MHz | HCMOS | 3.3V |
| XLH320025.000000X | IDT振荡器 | OSC XO 25.000MHZ HCMOS SMD | XPRESSO™ FXO-HC32 | XO (Standard) | 25MHz | HCMOS | 2.5V |
| XLH325025.000000X | IDT振荡器 | OSC XO 25.000MHZ HCMOS SMD | XPRESSO™ FXO-HC32 | XO (Standard) | 25MHz | HCMOS | 2.5V |
| XLH335100.000000X | IDT振荡器 | OSC XO 100.000MHZ HCMOS SMD | XPRESSO™ FXO-HC33 | XO (Standard) | 100MHz | HCMOS | 3.3V |
| XLH335054.000000X | IDT振荡器 | OSC XO 54.000MHZ HCMOS SMD | XPRESSO™ FXO-HC33 | XO (Standard) | 54MHz | HCMOS | 3.3V |
| XLH335050.000000X | IDT振荡器 | OSC XO 50.000MHZ HCMOS SMD | XPRESSO™ FXO-HC33 | XO (Standard) | 50MHz | HCMOS | 3.3V |
| XLH335030.000000X | IDT振荡器 | OSC XO 30.000MHZ HCMOS SMD | XPRESSO™ FXO-HC33 | XO (Standard) | 30MHz | HCMOS | 3.3V |
| XLH335026.000000X | IDT振荡器 | OSC XO 26.000MHZ HCMOS SMD | XPRESSO™ FXO-HC33 | XO (Standard) | 26MHz | HCMOS | 3.3V |
| XLH335025.000000X | IDT振荡器 | OSC XO 25.000MHZ HCMOS SMD | XPRESSO™ FXO-HC33 | XO (Standard) | 25MHz | HCMOS | 3.3V |
| XLH525025.000000X | IDT振荡器 | OSC XO 25.000MHZ HCMOS SMD | XPRESSO™ FXO-HC52 | XO (Standard) | 25MHz | HCMOS | 2.5V |
| XLH530074.920000X | IDT振荡器 | OSCILLATOR XO 74.92MHZ HCMOS SMD | XPRESSO™ FXO-HC53 | XO (Standard) | 74.92MHz | HCMOS | 3.3V |
| XLH530025.175000X | IDT振荡器 | OSC XO 25.175MHZ HCMOS SMD | XPRESSO™ FXO-HC53 | XO (Standard) | 25.175MHz | HCMOS | 3.3V |
| XLH530014.745600X | IDT振荡器 | OSC XO 14.7456MHZ HCMOS SMD | XPRESSO™ FXO-HC53 | XO (Standard) | 14.7456MHz | HCMOS | 3.3V |
| XLH530013.560000X | IDT振荡器 | OSCILLATOR XO 13.56MHZ HCMOS SMD | XPRESSO™ FXO-HC53 | XO (Standard) | 13.56MHz | HCMOS | 3.3V |
| XLH530012.270000X | IDT振荡器 | OSCILLATOR XO 12.27MHZ HCMOS SMD | XPRESSO™ FXO-HC53 | XO (Standard) | 12.27MHz | HCMOS | 3.3V |
