EPSON有源差分晶振,SG5032VAN 312.500000M-KJGAB高精度测量设备差分晶振

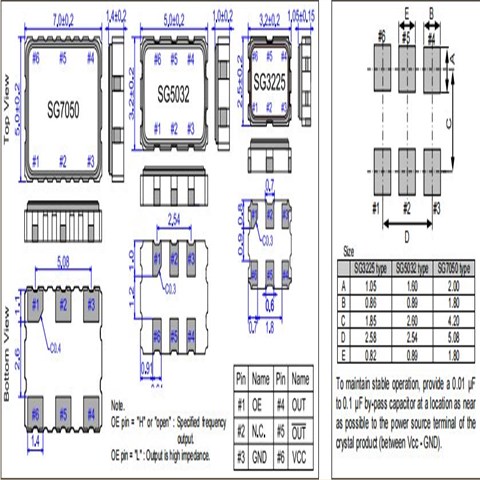

参数	符号	规格说明		条件
		LV-PECL	LVDS
		SG3225EAN / SG5032EAN /SG7050EAN	SG3225VAN / SG5032VAN /SG7050VAN
输出频率范围	0	73.5MHz ~ 700 MHz		请联系我们以便获取其它可用频率的相关信息
电源电压	VCC	K: 2.5V ~ 3.3V		VCC=10%
储存温度范围	T_stg	-40 oC ~ +125 oC		裸存
工作温度范围	T_use	B: -20 oC ~ +70 oC, G: -40 oC ~ +85 oC
频率稳定度	f_tol	J: 50 10-6 , E: 30 10-6 , C: 20 10-6
功耗	ICC	65 mA Max.	30 mA Max.	OE=Vcc, L_ECL=50or L_LVDS=100
输出禁用电流	I_dis	20 mA Max.		OE=GND
占空比	SYM	45 % ~ 55 %		在输出交叉点
输出电压(LV-PECL)	VOH	VCC-1.0 V ~ VCC-0.8 V	一	DC 特征
	VOL	VCC-1.78 V ~ VCC-1.62 V	一
输出电压(LVDS)	VOD	一	250 mV ~ 450mV	VOD1 , VOD2	DC 特征
	dVOD	一	50 mV Max.	dVOD=VOD1-VOD2
	VOS	一	1.15 V ~ 1.35 V	VOS1 , VOS2
	dVOS	一	150 mV Max.	dVOS=VOS1-VOS2
输出负载条件 (ECL) / (LVDS)	L_ECL	50	一	终止于 VCC -2.0 V
	L_LVDS	一	100	连接到 OUT 与 OUT 之间
输入电压	VIH	70 % VCCMin.		OE 终端
	VIL	30 % VCCMax.
上升/下降时间	tr / tf	350 ps Max.	300 ps Max.	20% ~ 80% (VOH-VOL). 20% ~ 80% 微分输出 峰-峰值
振荡启动时间	t_str	3 ms Max.		在电源电压最低时，所需时间为 0 秒
相位抖动	PJ	0.6 ps Max.*1		抵消频率: 12 kHz ~ 20 MHz
频率老化	f_aging	510-6 / year Max.		+25 oC, 第一年, VCC=2.5 V,3.3 V
