石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。
NDK晶振,温补晶振,NT2520SB晶振,低频贴片晶振,2520mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊盘,及IR回流焊盘(无铅对应),为无铅产品,小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
NDK本集团会针对以下产品群,迅速对应市场的动向,强化新产品的开发和市场的投入。产业用高附加价值产品:开发小型?高精度的OCXO(恒温晶体振荡器)、高频振荡器、超低相位噪声振荡器等的产业用高附加价值产品并扩大其销售。一般量有源晶振产品:面向移动体通信市场,NDK会进行TCXO晶振的增产和扩大销售;面向AV/OA市场,NDK会开发具有价格竞争力的新产品作为针对IoT(物联网市场)的标准品并扩大其销售。


|

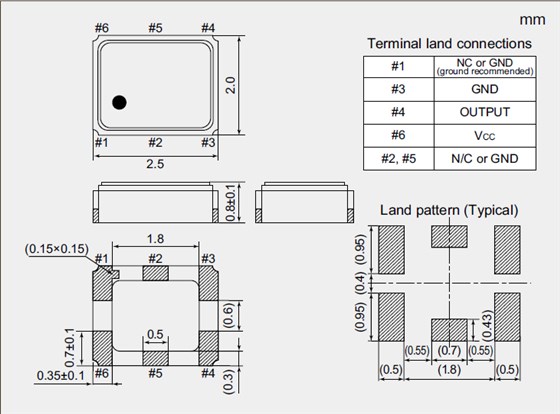

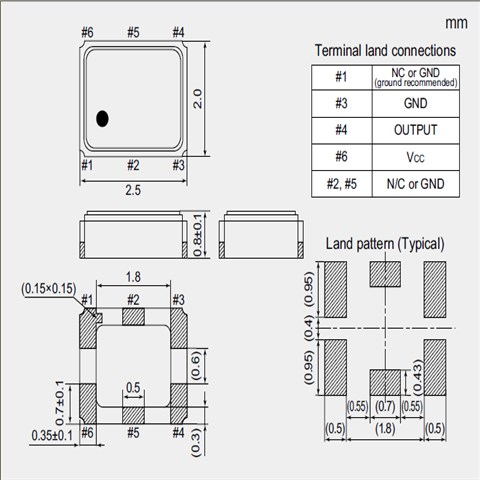

				 项目  |

				 符号  |

				 晶振规格  |

				 条件  |

|
				 输出频率范围  |

				 f0  |

				 10~52MHZ  |

				 请联系我们以便获取其它可用频率的相关信息  |

|
				 电源电压  |

				 VCC  |

				 +1.8,2.8V  |

				 请联系我们以了解更多相关信息  |

|
				 储存温度  |

				 T_stg  |

				 -40°C至+85°C  |

				 裸存  |

|
				 工作温度  |

				 T_use  |

				 -30°C至+85°C  |

				 请联系我们查看更多资料  |

|

					  |
		|||
|

					  |
		|||
|
				 频率温度特性  |

				 f_tol  |

				 |


  |

|

					  |
		|||
|
				 Max.±2.0×10-6  |
		|||
|
				 功耗  |

				 ICC  |

				 3.5 mA Max.  |

				 无负载条件、最大工作频率  |

|
				 待机电流  |

				 I_std  |

				 3.3μA Max.  |

				 ST=GND  |

|
				 占空比  |

				 SYM  |

				 45 % to55 %  |

				 50 % VCC极, L_CMOS≦15 pF  |

|
				 输出电压  |

				 VOH  |

				 VCC-0.4V Min.  |


  |

|
				 VOL  |

				 0.4V Max.  |


  |
		|
|
				 输出负载条件  |

				 L_CMOS  |

				 10pF  |


  |

|
				 输入电压  |

				 VIH  |

				 80% VCCMax.  |

				 ST终端  |

|
				 VIL  |

				 20 % VCCMax.  |
		||
|
				 上升/下降时间  |

				 tr / tf  |

				 4 ns Max.  |

				 20 % VCCto 80 % VCC极, L_CMOS=15 pF  |

|
				 振荡启动时间  |

				 t_str  |

				 3 ms Max.  |

				 t=0 at 90 %  |

|
				 频率老化  |

				 f_aging  |

				 ±1×10-6/year Max.  |

				 +25℃,初年度,第一年  |





每个OSC振荡器封装类型的注意事项(1)陶瓷包装晶振与SON产品:在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。NDK晶振,温补晶振,NT2520SB晶振,低频贴片晶振
(2)陶瓷包装石英晶振:在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英进口晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。陶瓷封装贴片晶振:在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。
(3)柱面式产品:产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致石英晶振气密性和产品特性受到破坏。当石英晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上。
