KDS集团公司所生产的带电压晶振-石英温补晶体振荡器(TCXO),数字温度补偿晶体振荡器(DCXO),恒温晶体振荡器(OCXO),晶体滤波器(Crystal Filter).晶体谐振器主要生产频率范围:从1.8MHZ→100.000MHZ;晶体振荡器主要生产频率范围:1.000MHZ→1000MHZ.其中 OCXO恒温晶振温度稳定度可达到±0.01PPM.
KDS晶振,压控温补晶振,DSA221SDT晶振,石英振荡器,石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内。
2520mm体积的贴片晶振,可以说是目前小型数码产品的福音,目前小型的智能手机里面所应用的就是小型的石英晶振,该产品适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高的稳定度,小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高的速贴片机应用,以及高的温回流焊接(产品无铅对应),为无铅产品.

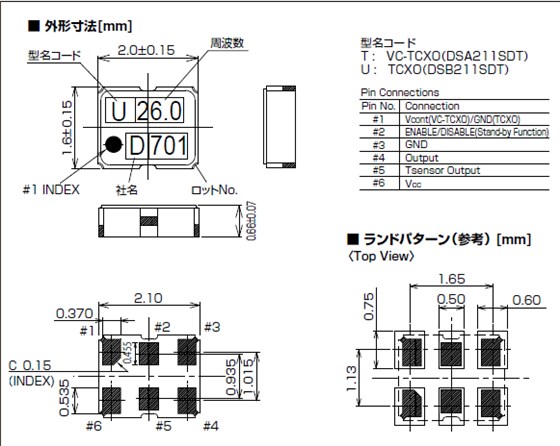

项目 |
符号 |
晶振规格说明 |
条件 |
输出频率范围 |
f0 |
9.6~52MHZ |
请联系我们以便获取其它可用频率的相关信息 |
电源电压 |
VCC |
1.68~3.5V |
请联系我们以了解更多相关信息 |
储存温度 |
T_stg |
-40℃to +85℃ |
裸存 |
工作温度 |
T_use |
G: -20℃to +70℃ |
请联系我们查看更多资料 |
H: -40℃to +85℃ |
|||
|
|||
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
L: ±100 × 10-6 |
|||
T: ±150 × 10-6 |
|||
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
占空比 |
SYM |
45 % to 55 % |
50 % VCC极, L_CMOS≦15 pF |
输出电压 |
VOH |
VCC-0.4V Min. |
|
VOL |
0.4 V Max. |
|
|
输出负载条件 |
L_CMOS |
15pF |
|
输入电压 |
VIH |
80% VCCMax. |
ST终端 |
VIL |
20 % VCCMax. |
||
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCCto 80 % VCC极, L_CMOS=15 pF |
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
频率老化 |
f_aging |
±3 × 10-6/ year Max. |
+25℃,初年度,第一年 |
有源晶振的负载电容与阻抗:负载电容与阻抗贴片石英晶振设置一个规定的负载阻抗值。当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形。特别是设置电抗,根据规范的负载阻抗。输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器。当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略。KDS晶振,压控温补晶振,DSA221SDT晶振,石英振荡器
机械处理:当进口晶振发生外置撞击时,任何石英晶体振荡器在遭到外部撞击时,或者产品不小心跌落时,强烈的外置撞击都将会导致晶振损坏,或者频率不稳定现象。不执行任何强烈的冲击石英晶体振荡器。如果一个强大的冲击已经给振荡器确保在使用前检查其特点。
如何正确的使用有源晶振电处理:将电源连接到低相噪晶振指定的终端,确定正确的极性这目录所示。注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振,假如损坏那将不会工作。此外如果外接电源电压高于晶振的规定电压值,就很可能会导致石英晶振产品损坏。所以外接电压很重要,一定要确保使用正确的额定电压的振荡,但如果电压低于额定的电压值部分产品将会不起振,或者起不到最佳精度。
KDS晶振集团所生产的压电石英晶体、移动通讯设备晶振、有源晶体,温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)完全符合ISO14001环境管理体系标准的要求,体现了一个适合、三个承诺和一个框架:建造美丽家园——适合于我公司的生产活动、产品以及服务过程的性质.规模与环境影响;KDS晶振,压控温补晶振,DSA221SDT晶振,石英振荡器
持续改进——持续改进环境绩效和环境管理体系的承诺;减少污染,节能降耗——污染预防的承诺;依法治理——遵守现行适用的环境法律、法规和其他要求的承诺;“减少SMD晶体振荡器污染,节能降耗,建造美丽家园;依法治理,持续改进,净化一片蓝天”提供了建立和评审环境目标和指标的框架.
KDS晶振环境影响的最小化:遵照社会的期望,改进我们的环境行为,我们将通过2520小体积晶振有效利用森林、能源以及其它资源,减少各种形式的废物来实现这一承诺.KDS晶振环境管理体系:在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标.
