大河晶振,贴片晶振,FCX-05晶振,SMD水晶振动子

频率:11.000~80.000MHz

尺寸:2.50*2.00*0.55mm

2520晶振是目前有源晶振中体积较小的一款,产品本身带温度补偿作用的晶体谐振器,该体积产品适合于GPS,以及卫星通讯系统,智能电话等多用途的高的稳定的频率温度特性晶振.为对应低电源电压的产品.(DC+1.8V ± 0.1V to +2.9V ± 0.1V 对应IC可能) 高的度:高的0.8 mm,体积:0.0022 cm3,重量:0.008 g,小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊)无铅产品.满足无铅焊接的高的温回流温度曲线要求,带有AFC(频率控制)功能,Enable/Disable功能,产品本身可根据使用需要进行选择.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

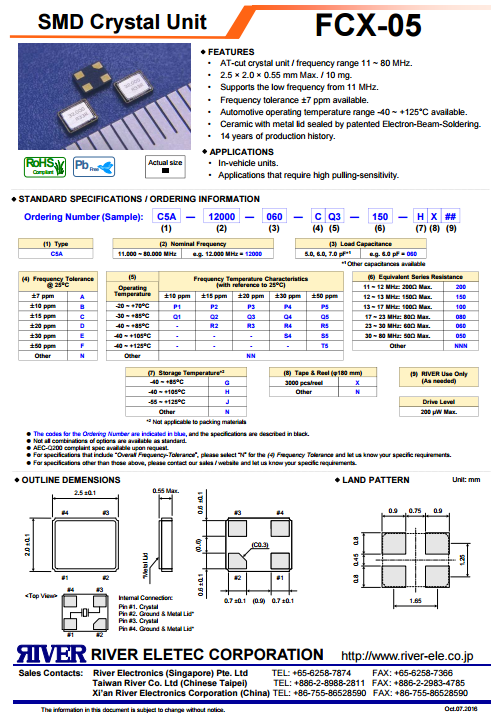

大河晶振,贴片晶振,FCX-05晶振,SMD水晶振动子

制造商 大河 产地 日本 老化率 ±5ppm
频率 11.000MHz 负载 5.0pF
温度范围 -20°C~+125°C
频率偏差

 ±7ppm

封装
金属面四脚贴片 尺寸 2.50*2.00*0.55mm

2

大河晶振

单位

FCX-05

贴片晶振基本条件

标准频率

f_nom

11.000~80.000MHz

标准频率

储存温度

T_stg

-55°C~+125°C

裸存

工作温度

T_use

-20°C~+125°C

标准温度

激励功率

DL

10μW~100μW

推荐:1μW 100μW

频率公差

f_— l


±7ppm,±10ppm,±15ppm,

±20ppm,±30ppm,±50ppm,

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.kdscrystal.com/

频率温度特征

f_tem

±20ppm(-20°C~+125°CC

超出标准的规格请联系我们.

负载电容

CL

5pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-20°C~+125°C, DL = 100μW

频率老化

f_age

±5ppm Max.

+25°C,第一年

3

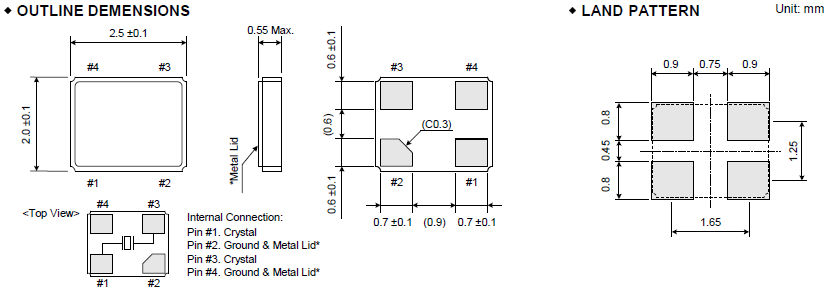

FCX-05_2.5_2.0

4

日本进口晶振的共同点:抗冲击:贴片晶振可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.

辐射:暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射.

化学制剂 / pH值环境:请勿在PH值范围可能导致腐蚀或溶解贴片晶振或包装材料的环境下使用或储藏这些产品.

粘合剂:请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂. (比如,氯

胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)

卤化合物:请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

静电
过高的静电可能会损坏晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.5

我们的产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.

公司的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平.

大河晶振集团实施创新战略,提高自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标.

致力于环境保护,包括预防污染.在石英晶振晶体产品的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务.在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用.在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献.致力于保护生物多样性和可持续利用.切实运行环境管理系统PDmCA(Plan-Do-multiple Check-Act),努力提高环境性能,不断改善运用系统.

大河晶振,贴片晶振,石英晶体振荡器在“制造、使用、有效利用、再利用”这样一个产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处.

FCX-05
