爱普生晶振,有源晶振,SG5032CCN晶振,X1G0044710003晶振

贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶体振荡器晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。

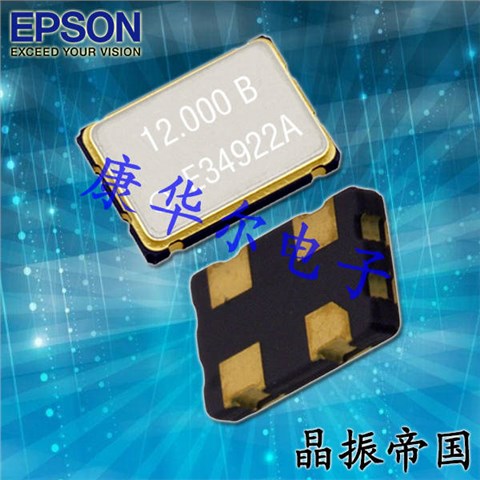

爱普生晶振,有源晶振,SG5032CCN晶振,X1G0044710003晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体振荡器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

伴随信息化社会的进程,现在5032晶振元器件已被广泛应用于各种电子设备以及家电产品之中,日趋重要. 爱普生拓优科梦（Epson — yocom）将进一步究极用精微加工发挥“石英”材料的优越性能的“QMEMS”技术,创造出更小、更高性能或全新功能的元器件;同时,融合爱普生集团的半导体与软件技术增添便于使用、能让顾客更体验到利用价值的“解决方案”.通过上述工作,我们将为社会的发展以及实现更舒畅的未来而竭诚奉献.

爱普生有源石英进口振荡器型号列表:

Model	Frequency	LxWxH	Output Wave	Ope Temperature	Freq. Tol.	I [Max]	25°C Aging	Aging2	Symmetry
SG5032CBN	133.333330 MHz	5.00 x 3.20 x 1.30 mm	CMOS	-40 to 85 °C	+/-50 ppm	≤ 11.0 mA	+/-5ppm		45 to 55 %
SG5032CBN	90.000000 MHz	5.00 x 3.20 x 1.30 mm	CMOS	-40 to 85 °C	+/-50 ppm	≤ 11.0 mA	+/-5ppm		45 to 55 %
SG5032CBN	148.500000 MHz	5.00 x 3.20 x 1.30 mm	CMOS	-40 to 85 °C	+/-50 ppm	≤ 11.0 mA	+/-5ppm		45 to 55 %
SG5032CBN	80.000000 MHz	5.00 x 3.20 x 1.30 mm	CMOS	-40 to 85 °C	+/-50 ppm	≤ 11.0 mA	+/-5ppm		45 to 55 %
SG5032CCN	32.000000 MHz	5.00 x 3.20 x 1.30 mm	CMOS	-40 to 85 °C	+/-50 ppm	≤ 20.0 mA	+/-5ppm		40 to 60 %
SG5032CCN	20.000000 MHz	5.00 x 3.20 x 1.30 mm	CMOS	-40 to 85 °C	+/-50 ppm	≤ 20.0 mA	+/-5ppm		40 to 60 %
SG5032CCN	8.000000 MHz	5.00 x 3.20 x 1.30 mm	CMOS	-40 to 85 °C	+/-50 ppm	≤ 20.0 mA	+/-5ppm		40 to 60 %
SG5032CCN	16.000000 MHz	5.00 x 3.20 x 1.30 mm	CMOS	-40 to 85 °C	+/-50 ppm	≤ 20.0 mA	+/-5ppm		40 to 60 %

Product Number	Model	Frequency	LxWxH	Output Wave	Ope Temperature	Freq. Tol.	I [Max]	25°C Aging	Aging2	Symmetry
X1G0044610019	SG5032CBN	133.333330 MHz	5.00 x 3.20 x 1.30 mm	CMOS	-40 to 85 °C	+/-50 ppm	≤ 11.0 mA	+/-5ppm		45 to 55 %
X1G0044610021	SG5032CBN	90.000000 MHz	5.00 x 3.20 x 1.30 mm	CMOS	-40 to 85 °C	+/-50 ppm	≤ 11.0 mA	+/-5ppm		45 to 55 %
X1G0044610022	SG5032CBN	148.500000 MHz	5.00 x 3.20 x 1.30 mm	CMOS	-40 to 85 °C	+/-50 ppm	≤ 11.0 mA	+/-5ppm		45 to 55 %
X1G0044610023	SG5032CBN	80.000000 MHz	5.00 x 3.20 x 1.30 mm	CMOS	-40 to 85 °C	+/-50 ppm	≤ 11.0 mA	+/-5ppm		45 to 55 %
X1G0044710003	SG5032CCN	32.000000 MHz	5.00 x 3.20 x 1.30 mm	CMOS	-40 to 85 °C	+/-50 ppm	≤ 20.0 mA	+/-5ppm		40 to 60 %
X1G0044710004	SG5032CCN	20.000000 MHz	5.00 x 3.20 x 1.30 mm	CMOS	-40 to 85 °C	+/-50 ppm	≤ 20.0 mA	+/-5ppm		40 to 60 %
X1G0044710005	SG5032CCN	8.000000 MHz	5.00 x 3.20 x 1.30 mm	CMOS	-40 to 85 °C	+/-50 ppm	≤ 20.0 mA	+/-5ppm		40 to 60 %
X1G0044710006	SG5032CCN	16.000000 MHz	5.00 x 3.20 x 1.30 mm	CMOS	-40 to 85 °C	+/-50 ppm	≤ 20.0 mA	+/-5ppm		40 to 60 %

晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了高可靠性晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。爱普生晶振,有源晶振,SG5032CCN晶振,X1G0044710003晶振

机械振动的影响:当贴片四脚晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于压电石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

爱普生晶振环境影响的最小化：遵照社会的期望,改进我们的环境行为,我们将通过有效利用森林、能源以及其它资源,减少各种形式的废物来实现这一承诺.爱普生晶振环境管理体系：在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标.爱普生晶振,有源晶振,SG5032CCN晶振,X1G0044710003晶振

环境行为评价：评价我们运行以及员工的环境行为表现,确认支撑着本方针的成绩.我们将向我们的员工提供信息,以及能够将方针与各自工作职责完全结合的培训.加强环境意识教育,提高四脚贴片振荡器环境意识,充分调动职工的积极性,积极使用温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）,晶振,石英晶振,有源晶振环保型原材料,减少生产过程中的废弃物产生量,努力向相关方施加环境影响.

我们的活动、产品和服务首先要遵守和符合有关环境的法律和其他环境要求.努力探索生产中所使用的有毒有害物质的替代,本着污染预防的思想,使我们的有源晶振,压控振荡器, 5032贴片晶振,石英晶振更趋于绿色,提高本公司的社会形象.
