石英晶振的切割设计：用不同角度对进口有源晶振的石英晶棒进行切割，可获得不同特性的石英晶片，通常我们把晶振的石英晶片对晶棒坐标轴某种方位（角度）的切割称为石英晶片的切型。不同切型的石英晶片，因其弹性性质，压电性质，温度性质不同，其电特性也各异，石英晶振目前主要使用的有 AT 切、BT 切。其它切型还有 CT、DT、GT、NT 等。
爱普生晶振,压控温补晶振,TG5032CAN晶振,X1G0044310086晶振,小型贴片有源晶振,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,贴片高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和各式IT产品的晶振应用,三态功能,PC和LCDM等数码领域,符合RoHS/无铅.
爱普生日本进口晶振以音叉型石英晶体谐振器,（32.768KHZ）系列出名,目前爱普生品牌遍布全世界,而千赫兹的晶体应用范围也比较广阔,所有的时记产品都需要用上KHZ系列晶体,该系列产品具有小型,薄型石英晶体谐振器,特别适用于有小型化要求的市场领域.是对应陶瓷晶振（偏差大）和通常的石英晶体谐振器（偏差小）的中间领域的一种性价比出色的产品.最适用于HDD, SSD, USB数码产品,播放器、数码相机、笔记本电脑、移动电话等.等用途.
|
项目 |
符号 |
晶振规格 |
条件 |
|
输出频率范围 |
f0 |
10~50MHZ |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
3.0,5.0V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-40℃to +90℃ |
裸存 |
|
工作温度 |
T_use |
|
请联系我们查看更多资料 |
|
H: -40℃to +85℃ |
|||
|
|
|||
|
频率稳定度 |
f_tol |
K: ±0.1 × 10-6 |
|
|
L: ±0.25× 10-6 |
|||
|
H: ±0.28× 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15pF |
|
|
输入电压 |
VIH |
80% VCCMax. |
ST终端 |
|
VIL |
20 % VCCMax. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCCto 80 % VCC极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6/ year Max. |
+25℃,初年度,第一年 |
爱普生VC-TCXO贴片有源振荡器型号列表:
爱普生VC-TCXO贴片有源振荡器编码列表:
Model
Frequency
LxWxH
Output Wave
F.Tol@25°C
Ope Temperature
Freq/Temp
I [Max]
Freq. Control
25°C Aging
TG2016SAN
26.000000 MHz
2.00 x 1.60 x 0.73 mm
Clipped sine wave
+/-1.5 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.6 mA
+/-1ppm
TG2016SAN
26.000000 MHz
2.00 x 1.60 x 0.73 mm
Clipped sine wave
+/-1.5 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.6 mA
+/-1ppm
TG2016SAN
38.400000 MHz
2.00 x 1.60 x 0.73 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 2.0 mA
+/-1ppm
TG2016SAN
24.000000 MHz
2.00 x 1.60 x 0.73 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.6 mA
+/-1ppm
TG5032CAN
10.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
TG5032CAN
15.360000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
TG5032CAN
25.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
TG5032CAN
20.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
TG5032CAN
19.200000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
Product Number
Model
Frequency
LxWxH
Output Wave
F.Tol@25°C
Ope Temperature
Freq/Temp
I [Max]
Freq. Control
25°C Aging
X1G0044210003
TG2016SAN
26.000000 MHz
2.00 x 1.60 x 0.73 mm
Clipped sine wave
+/-1.5 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.6 mA
+/-1ppm
X1G0044210004
TG2016SAN
26.000000 MHz
2.00 x 1.60 x 0.73 mm
Clipped sine wave
+/-1.5 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.6 mA
+/-1ppm
X1G0044210005
TG2016SAN
38.400000 MHz
2.00 x 1.60 x 0.73 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 2.0 mA
+/-1ppm
X1G0044210007
TG2016SAN
24.000000 MHz
2.00 x 1.60 x 0.73 mm
Clipped sine wave
+/-2.0 ppm
-30 to +85 °C
+/-0.50 ppm
≤ 1.6 mA
+/-1ppm
X1G0044310086
TG5032CAN
10.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
X1G0044310088
TG5032CAN
15.360000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
X1G0044310093
TG5032CAN
25.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
X1G0044310097
TG5032CAN
20.000000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
0 to +70 °C
+/-0.10 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm
X1G0044310101
TG5032CAN
19.200000 MHz
5.00 x 3.20 x 1.45 mm
CMOS
+/-2.0 ppm
-40 to +85 °C
+/-0.25 ppm
≤ 5.0 mA
-10 to -5 Vc=0.5V
+/-0.02ppm

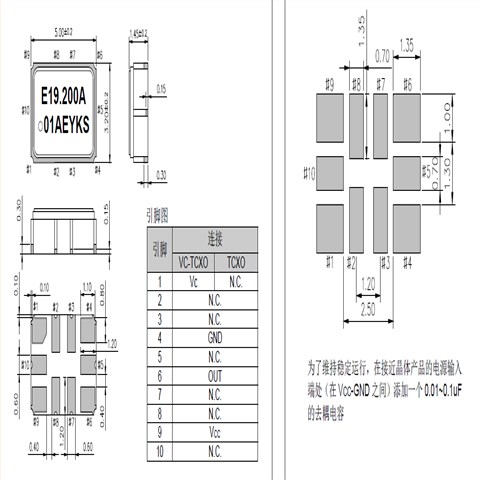

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于进口振荡器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。爱普生晶振,压控温补晶振,TG5032CAN晶振,X1G0044310086晶振
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存OSC石英晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度： 温度：+15°C 至 +35°C,湿度 25% RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
耐焊性：将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏高稳定性晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。
爱普生晶振环境影响的最小化：遵照社会的期望,改进我们的环境行为,我们将通过有效利用森林、能源以及其它资源,减少各种形式的废物来实现这一承诺.爱普生晶振环境管理体系：在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标.爱普生晶振,压控温补晶振,TG5032CAN晶振,X1G0044310086晶振
环境行为评价：评价我们运行以及员工的环境行为表现,确认支撑着本方针的成绩.我们将向我们的员工提供信息,以及能够将方针与各自工作职责完全结合的培训.加强日产爱普生VC-TCXO晶体振荡器环境意识教育,提高环境意识,充分调动职工的积极性,积极使用温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）,晶振,石英晶振,有源晶振环保型原材料,减少生产过程中的废弃物产生量,努力向相关方施加环境影响.
我们的活动、产品和服务首先要遵守和符合有关环境的法律和其他环境要求.努力探索生产中所使用的有毒有害物质的替代,本着污染预防的思想,使我们的有源晶振,压控振荡器, 贴片型石英晶体振荡器,石英晶振更趋于绿色,提高本公司的社会形象.
