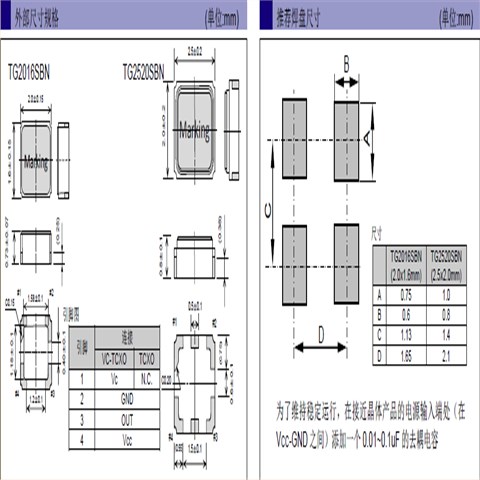

EPSON晶振,贴片晶振,TG2016SBN晶振,温补晶振（TCXO）产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM?2.0 PPM,工作温度范围: - 30度?85度,电源电压:1.8V?3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.
石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内。
|
项目 |
符号 |
规格说明 |
条件 |
|
输出频率范围 |
f0 |
13-55MHZ |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
1.60 V to 3.63 V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-55℃to +125℃ |
裸存 |
|
工作温度 |
T_use |
G: -40℃to +85℃ |
请联系我们查看更多资料http://www.crystal95.com |
|
H: -40℃to +105℃ |
|||
|
J: -40℃to +125℃ |
|||
|
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
|
输入电压 |
VIH |
80% VCCMax. |
ST终端 |
|
VIL |
20 % VCCMax. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCCto 80 % VCC极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6/ year Max. |
+25 ℃, 初年度,第一年 |
使用环境（温度和湿度）
请在规定的温度范围内使用石英晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。
晶振/石英晶体谐振器
激励功率
在晶振上施加过多驱动力,会导致贴片晶体产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率。
负极电阻
除非石英晶体振荡器回路中分配足够多的负极电阻,否则振荡或陶瓷振荡子振荡启动时间可能会增加。
负载电容
有源晶振振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容
