超小型、超低频石英晶振晶片的边缘处理技术：是超小型、超低频石英晶体谐振器元器件研发及生产必须解决的技术问题，为压电石英晶振行业的技术难题之一。具体解决的办法是使用高速倒边方式，通过结合以往低速滚筒倒边去除晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使石英晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动不稳定。

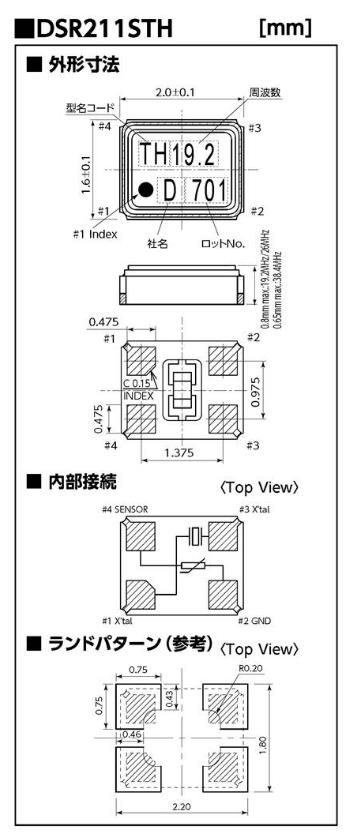

KDS晶振,热敏晶振,DSR211STH晶振,兆赫兹晶振,智能手机晶振,产品具有高精度小型的表面贴片型石英晶体谐振器,适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等数码产品类别,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅工作的高温回流温度曲线要求.

首先非常的感谢你长期以来对【日本大真空株式会社】,KDS晶振品牌的支持与厚爱.在此郑重声明,本集团以下简称（KDS）在中国的代理商除了北京中国电子研究院,广州电子研究所,【深圳市康华尔电子有限公司】,香港KDS办事处,台湾KDS办事处,是正规的代理销售企业,其余地区以及公司,个人所销售的KDS2016晶振产品均不能保证是原装正品,请你选择正规渠道定制货品.

石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英贴片晶振产品未撞击机器或其他电路板等。KDS晶振,热敏晶振,DSR211STH晶振,兆赫兹晶振

每个封装类型的注意事项：(1)陶瓷包装晶振与SON产品在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指小型进口晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

（2）陶瓷包装石英日产晶振：在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。陶瓷封装贴片晶振：在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

KDS晶振集团不断改进设计,优化工艺,调整工厂布局,采取相应措施,减少各种污染环境的因素,尽可能地节省资源和能源,积极保护厂区和周围地区的环境,在本公司石英晶振,小型贴片谐振器,压电石英晶体、有源晶体的生产与经营过程中充分考虑对环境的影响,为人类的健康生存和持续发展作出贡献.KDS晶振,热敏晶振,DSR211STH晶振,兆赫兹晶振

日本大真空株式会社,天津KDS作为一个最重要的环境保护活动的管理政策,通过与环境的和谐企业活动,KDS集团将有助于创造社会发展得以持续.进口贴片晶振应用产品的开发,在该地区的所有的生产业务,KDS集团,将促进对全球环保事业的承诺.

1:努力减少有害物质的妥善管理,为客户提供环保产品. 2:对于预防环境污染和资源的有效利用,我们将妥善处置废物排放量,再利用和回收工作. 3:防止全球变暖,我们将努力减少小体积MHZ系列晶振二氧化碳排放量和节约能源活动. 4:我会遵守我们的其他环境法律,标准,协议同意的要求.
