KDS晶振,压控温补晶振,DSA222MAA晶振,贴片进口晶振

频率：13~52MHZ

尺寸：2.5*2.0mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型OSC贴片振荡器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27838351

天津KDS集团公司在2008年发布,研发并且已经出样的小型进口有源晶振【TCXO】,产品应用到GPS设备,小型高精度SMD温度补偿晶体振荡器DSB321SDA/DSB221SDA,同时发布可以接受订单.（通过校正以高精度的石英晶体振荡器的频率变化引起的晶体振荡器的温度,因为SMD TCXO产品精度高）是内置高精度SMD温度补偿的石英晶体振荡器,可以使用在全球卫星GPS接收机.目前产品的精度,已经温度频率范围, DSB321SD +85℃±频率温度稳定度0.5×10-6/-30℃?GPS相关设备,同一时间,KDS技术部门实验兼容低电压的工作,这是在GPS接收器中要使用的IC的趋势.此款温补晶振可以在1.8 V操作,也可以在很宽的电压范围工作+3.6 V +1.7 V?一样,也可以用正常使用.

KDS晶振,压控温补晶振,DSA222MAA晶振,贴片进口晶振,晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一。

2520晶振,是指晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC（TSSOP封装,TVSOP封装）同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接（无铅对应）产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

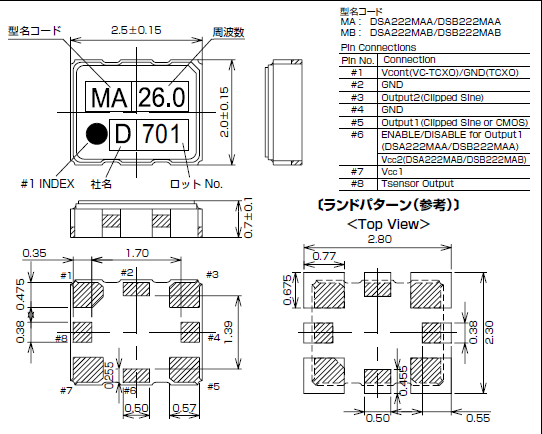

项目	符号	晶振规格说明(CMOS)	条件
输出频率范围	f0	13~52MHZ	请联系我们以便获取其它可用频率的相关信息
电源电压	VCC	2.6~3.3V	请联系我们以了解更多相关信息
储存温度	T_stg	-40℃ to +85℃	裸存
工作温度	T_use	G: -20℃ to +70℃	请联系我们查看更多资料
		H: -40℃ to +85℃

频率稳定度	f_tol	J: ±50 × 10-6
		L: ±100 × 10-6
		T: ±150 × 10-6
功耗	ICC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	VOH	VCC-0.4V Min.
输出电压	VOL	0.4 V Max.
输出负载条件	L_CMOS	15pF
输入电压	VIH	80% VCC Max.	ST 终端
输入电压	VIL	20 % VCC Max.	ST 终端
上升/下降时间	tr / tf	4 ns Max.	20 % VCC to 80 % VCC 极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10-6 / year Max.	+25 ℃, 初年度,第一年

DSA222MAA (VC-TCXO Module)

石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对高精度晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。KDS晶振,压控温补晶振,DSA222MAA晶振,贴片进口晶振

所有石英振荡器和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。

同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的日本进口晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
