车载晶振,DSO221SX,日本KDS晶振,24.96M,2520有源晶振,7FE02496A00

频率：24.96MHz

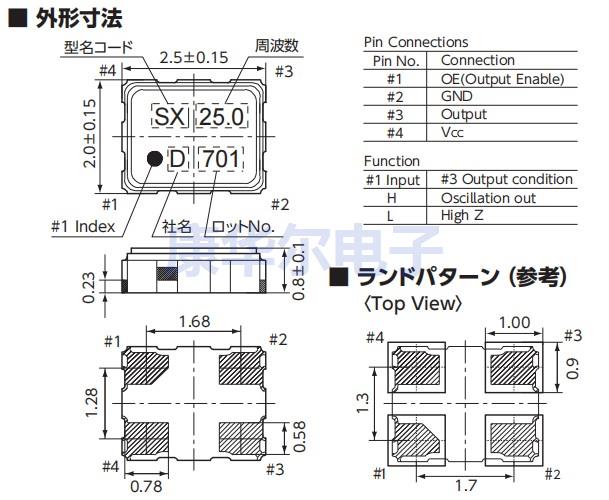

尺寸：2.5*2.0*0.8mm

车载晶振,DSO221SX,日本KDS晶振,24.96M,2520有源晶振,7FE02496A00，日本KDS晶振DSO221SX型号2520尺寸；电源电压：1.8V/2.5V/2.8V/3.3V；可用频率范围：1 至 125MHz；扁平：0.8mm；CMOS 电平输出；能够在 -40°C 至 125°C 的宽温度范围内工作；3 态函数；符合 II 级自动驾驶；符合 AEC-Q100/AEC-Q200 标准。7FE02496A00是2520贴片晶振，KDS有源晶振，车载晶振。车载晶振可称为为车规晶振，汽车晶振等。是指对使用在汽车或车载设备上的如汽车导航设备、安全设备、 ADAS (自动驾驶辅助系统)等应用中的符合AEC-Q200技术标准的晶体振荡器、晶体谐振器、传感器、陀螺仪等频率元器件的一个约定俗成的叫法。 1.工作温度范围广零下-40 -125摄氏度，也可适用于150的环境; 2.能在极端恶劣的环境条件下具有稳定的启动特性。

订购热线：0755-27838351

车载晶振,DSO221SX,日本KDS晶振,24.96M,2520有源晶振,7FE02496A00

日本KDS晶振DSO221SX型号2520尺寸；电源电压：1.8V/2.5V/2.8V/3.3V；可用频率范围：1 至 125MHz；扁平：0.8mm；CMOS 电平输出；能够在 -40°C 至 125°C 的宽温度范围内工作；3 态函数；符合 II 级自动驾驶；符合 AEC-Q100/AEC-Q200 标准。7FE02496A00是2520贴片晶振，KDS有源晶振，车载晶振。

车载晶振可称为为车规晶振，汽车晶振等。是指对使用在汽车或车载设备上的如汽车导航设备、安全设备、 ADAS (自动驾驶辅助系统)等应用中的符合AEC-Q200技术标准的晶体振荡器、晶体谐振器、传感器、陀螺仪等频率元器件的一个约定俗成的叫法。 1.工作温度范围广零下-40 -125摄氏度，也可适用于150的环境; 2.能在极端恶劣的环境条件下具有稳定的启动特性。

株式会社-大真空（简称KDS,即商标）是全球领先的晶振制造商之一，成立于1959年，已有51年历史。ISO9001、ISO14001、ISO/16949等国际体系认证是KDS品质和信誉的保证。KDS晶振主要生产温补晶振（TCXO）、恒温晶振（OCXO）、压控晶振（VCXO）、时钟晶振（SPXO）、KDS无源晶体、晶体滤波器（Crystal Filters）等产品；其产品广泛用于手机、对讲机、GPS/北斗定位仪、汽车电子系统、倒车雷达、小型基站、LTE、RFID、激光测距仪、笔记本、平板电脑、数字集群通信系统、仪器仪表等领域。

车载晶振,DSO221SX,日本KDS晶振,24.96M,2520有源晶振,7FE02496A00

项目	功能代码		输出频率范围	传说	规范。			单位	条件
项目	电源电压	频率容差	（MHz）	传说	最小	typ.	麦克斯。	单位	条件
电源电压	一个	＊	1≦fo≦125	VCC	3	3.3	3.6	V
	B	＊			2.6	2.8	3
	C	＊			2.25	2.5	2.75
	D	＊	1≦fo≦100		1.6	1.8	2
频率容差	＊	一个	＊	f_tol	-	-	±100	×10-6	-40 至 +125°C
（包括室温下的频率容差）		Z			-	-	±80
		B			-	-	±50
		B			-	-	±50		-40 至 +85°C
		C			-	-	±30		-40 至 +85°C
电流消耗	一个	＊	100≦fo≦125	我CC	-	-	10	mA	空载
			40≦fo<100		-	-	4.2
			1≦fo<40		-	-	2.4
	B		100≦fo≦125		-	-	9
			40≦fo<100		-	-	3.7
			1≦fo<40		-	-	2.2
	C		100≦fo≦125		-	-	8
			40≦fo<100		-	-	3.4
			1≦fo<40		-	-	2
	D		40≦fo≦100		-	-	2.7
	D		1≦fo<40		-	-	1.7
待机电流	＊	＊	＊	I_std	-	-	10	微安
（#1 pin “L”Level）	＊	＊	＊	I_std	-	-	10	微安
负载条件	＊	＊	＊	L_CMOS	-	-	15	pF
对称	＊	＊	＊	符号	45	50	55	%	在 50% VCC 时
0 电平输入电压	＊	＊	＊	VOL	-	-	VCC×0.1	V
1 级输入电压	＊	＊	＊	VOH	VCC×0.9	-	-	V
上升和下降时间	A、B、C	＊	＊	TR、TF	-	-	3	ns	10 至 90% VCC 电平
上升和下降时间	D	＊	＊	TR、TF	-	-	5	ns	10 至 90% VCC 电平
OE 引脚 0 电平输入电压	＊	＊	＊	VIL	-	-	VCC×0.3	V
OE 引脚 1 电平输入电压	＊	＊	＊	五IH	VCC×0.7	-	-	V
输出禁用时间	＊	＊	＊	拜托	-	-	200	ns
输出使能时间	＊	＊	＊	tPZL	-	-	2	ms
周期抖动	＊	＊	＊	tRMS	-	2.4	-	PS	σ
周期抖动	＊	＊	＊	TP-P 型	-	23	-	PS	峰到峰
总抖动	＊	＊	＊	tTL	-	34	-	PS	tDJ+n×tRJ n=14.1（BER=1×10-12）
相位抖动	＊	＊	40≦fo≦125	TPJ	-	-	1	PS	fo 偏移：12kHz 至 20MHz
相位抖动	＊	＊	10≦fo<40	TPJ	-	-	1	PS	fo 偏移：12kHz 至 5MHz
可靠性	AEC-Q100/AEC-Q200 认证
包装单位	3000 个/卷（φ180）

车载晶振,DSO221SX,日本KDS晶振,24.96M,2520有源晶振,7FE02496A00

所有产品的共同点
1、抗冲击
晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
2、辐射
暴露于辐射环境会导致产品性能受到损害，因此应避免照射。
3、化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
4、粘合剂
请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材SsA料以及气相沉积材料等受到腐蚀的胶粘剂。
5、卤化合物
请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
6、静电
过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
