NDK晶振,压控晶振,NV13M09WS晶振,低相位噪声振荡器

频率:100~125MHZ

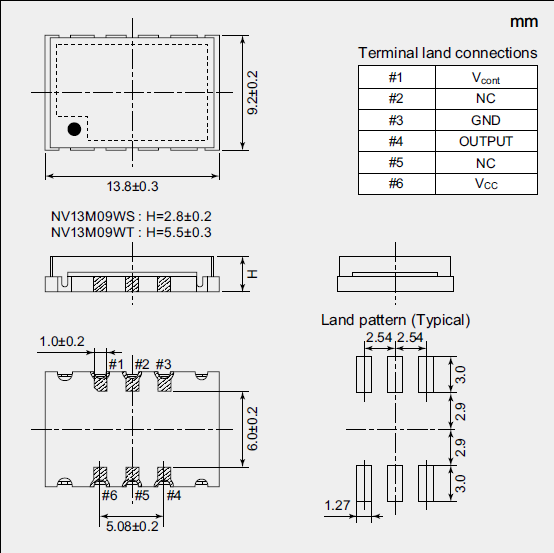

尺寸:13.8*9.2mm

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,贴片晶振比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,卫星系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-EXPress的SDH / SONET发射基站等领域.符合RoHS/无铅.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

注意:在石英晶体振荡器测量中各个厂家的仪器会存在一定的差距(误差),所以应对晶振晶体测试仪器做特别管制。尤其是小公差产品。目前本公司的标准仪器在品管部。DIP 产品为 250A,SMD产品为 250B。品管部应对公司内每台单机每个月进行一次校对。自动测试机用平移法进行测试。同时保留和记录与不同客户之间的误差。在生产中用平移法解决。高精度的频率、电阻的测量技术:引进一批先进的检测仪器,准确度达到±1ppm(国标标准)。在测量应用上制定一套标准的测量方法保证测量的准确性、仪器的精度、测试的一致性。

NDK晶振,压控晶振,NV13M09WS晶振,低相位噪声振荡器,小型贴片有源晶振,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,贴片高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和各式IT产品的晶振应用,三态功能,PC和LCDM等数码领域,符合RoHS/无铅.

NDK本集团会针对以下产品群,迅速对应市场的动向,日本进口晶振强化新产品的开发和市场的投入。产业用高附加价值产品:开发小型?高精度的OCXO(恒温晶体振荡器)、高频振荡器、超低相位噪声振荡器等的产业用高附加价值产品并扩大其销售。一般量产品:面向移动体通信市场,NDK会进行TCXO晶振的增产和扩大销售;面向AV/OA市场,NDK会开发具有价格竞争力的新产品作为针对IoT(物联网市场)的标准品并扩大其销售。

2

项目

符号

晶振规格(CMOS)

条件

输出频率范围

f0

100~125MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

+3.3V

请联系我们以了解更多相关信息

储存温度

T_stg

-40°C至+85°C

裸存

工作温度

T_use


请联系我们查看更多资料

-40°C至+85°C

-0°C至+70°C

频率允许偏差

f_tol

Max.±50×10-6



Max.±20×10-6

Max.±10×10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4V Max.



输出负载条件

L_CMOS

15pF



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±1×10-6 /year Max.

+25 初年度,第一年

3

NDK晶振,压控晶振,NV13M09WS晶振,低相位噪声振荡器

4

关于冲洗清洁音叉型晶振由于采用小型、薄型的金属面晶振芯片,以及相对而言频率与超音波清洁器相近,所以会由于共振而容易受到破坏,因此请不要用超音波清洁器来冲洗晶振。 关于机械性冲击(1) 从设计角度而言,即使石英晶振从高度75cm处落到硬质木板上三次,按照设计不会发生什么问题,但因落下时的不同条件而异,有可能导致石英芯片的破损。在使之落下或对它施加冲击之时,在使用之前,建议确认一下振荡检查等的条件。NDK晶振,压控晶振,NV13M09WS晶振,低相位噪声振荡器

(2) SMD石英晶振与电阻以及电容器的芯片产品不同,由于在内部对贴片晶振晶片进行了密封保护,因此关于在自动安装时由于冲击而导致的影响,请在使用之前,恳请贵公司另外进行确认工作。(3) 请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上,不得已要安装到同一块基板上时,请确保晶振能正常工作。

晶振在使用过程中需要注意哪些事项,OSC晶振产品在使用过程中产生不良都有那些原因照成的,如果石英晶振产生了不良我们又该怎么处理,怎么去预防在以后的生产过程中确保品质不在出问题。大家都知道晶振其实分为很多的类别,比如陶瓷谐振器,以及石英晶体谐振器,石英晶体振荡器,那么石英晶体振荡器又称呼为有源晶振,何为有源晶振?

5

NDK晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。过去NDK晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进。NDK晶振,压控晶振,NV13M09WS晶振,低相位噪声振荡器

NDK晶振集团将:不论何时何地尽可能的进行源头污染预防。为环境目标指标的建立与评审提供框架。通过金属面贴片晶振充分利用或回收等方法实现对自然资源的保持。NDK晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动。 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求。

NDK集团将有效率的使用自然资源和能源,以便从源头减少笔记本电脑晶振废物产生和排放。我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作。我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意。

6
