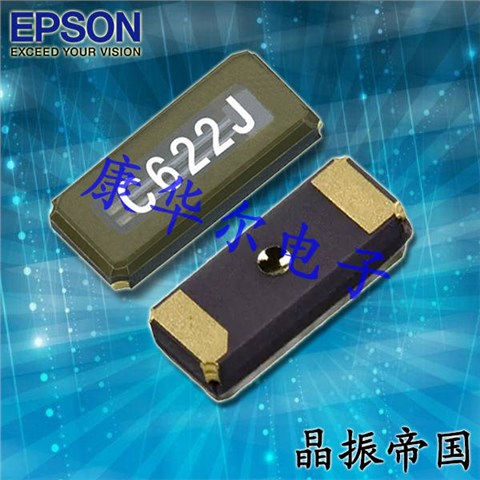

爱普生晶振,贴片晶振,FC-135R晶振,X1A000141000100晶振
| 制造商 | 爱普生晶振 | 产地 | 日本 | 产品编码 |
X1A000141000100 |
| 频率 | 32.768KHZ | 负载 |
12.5pF |
温度范围 | -40°c~+85°c |
| 频率偏差 |
±30ppm |
封装 |
金属面两脚贴片 | 尺寸 |

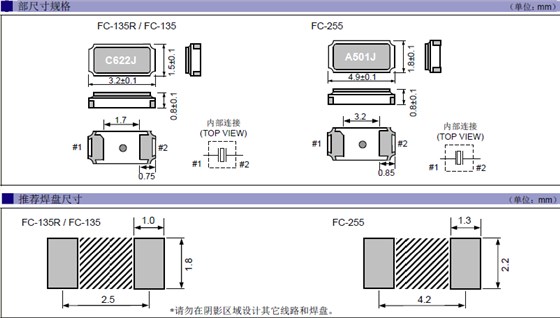

3.2*1.5mm |
|
爱普生晶振 |
单位 |
FC-135R晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +125°C |
裸存 |
|
工作温度 |
T_use |
-40°C ～ +85°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±50 × 10-6(标准),
(±15 × 10-6～ ±50 × 10-6可用)
|
+25°C 对于超出标准的规格说明,
|
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
9pF ,12.5PF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C —+85°C,DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
卤化合物
请勿在卤素气体环境下使用贴片石英晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏网络晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
通电
不建议从中间电位和/或极快速通电,否则会导致时钟型音叉表晶无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.
清洗
关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个网络晶振产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.
爱普生晶振集团所生产的有源贴片晶振、音叉晶体,温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）完全符合ISO14001环境管理体系标准的要求,体现了一个适合、三个承诺和一个框架：
建造美丽家园——适合于我公司的生产活动、产品以及服务过程的性质.规模与环境影响；
持续改进——持续改进环境绩效和环境管理体系的承诺；
减少污染,节能降耗——污染预防的承诺；
依法治理——遵守现行适用的环境法律、法规和其他要求的承诺；“减少音叉晶振污染,节能降耗,建造美丽家园；依法治理,持续改进,净化一片蓝天”提供了建立和评审环境目标和指标的框架.
爱普生晶振环境影响的最小化：遵照日本进口晶振社会的期望,改进我们的环境行为,我们将通过有效利用森林、能源以及其它资源,减少各种形式的废物来实现这一承诺.
爱普生晶振环境管理体系：在每一个运行部门,实施支持方针的系统的环境管理工具.我们将确保适当的人力资源和充分的财力保障.每年我们都将建立可测量的环境管理以及行为改进的目标和指标.
环境行为评价：评价我们运行以及员工的环境行为表现,确认支撑着本方针的成绩.我们将向我们的员工提供耐高温晶振信息,以及能够将方针与各自工作职责完全结合的培训.
