温补晶振,压电石英晶振,VG-4231CA晶振

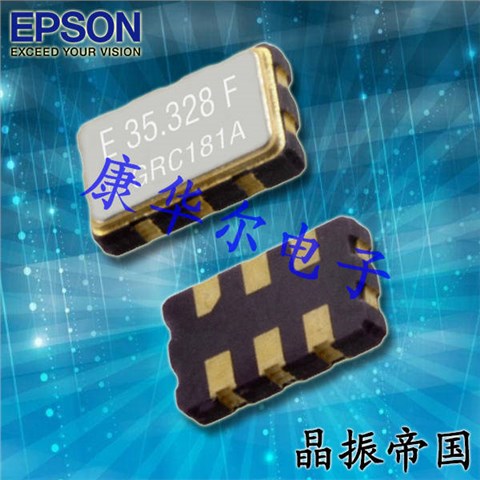

EPSON晶振,贴片晶振,VG-4231CB晶振,5032mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。

项目	符号	规格说明	条件
输出频率范围	f₀	1-81MHZ	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	1.60 V to 3.63 V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃to +125℃	裸存
工作温度	T_use	G: -40℃to +85℃	请联系我们查看更多资料http://www.crystal95.com
		H: -40℃to +105℃
		J: -40℃to +125℃
频率稳定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 极, L_CMOS≦15 pF
输出电压	V_OH	V_CC-0.4V Min.
输出电压	V_OL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	V_IH	80% V_CCMax.	ST终端
输入电压	V_IL	20 % V_CCMax.	ST终端
上升/下降时间	tr / tf	4 ns Max.	20 % V_CCto 80 % V_CC极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10^-6/ year Max.	+25 ℃, 初年度,第一年

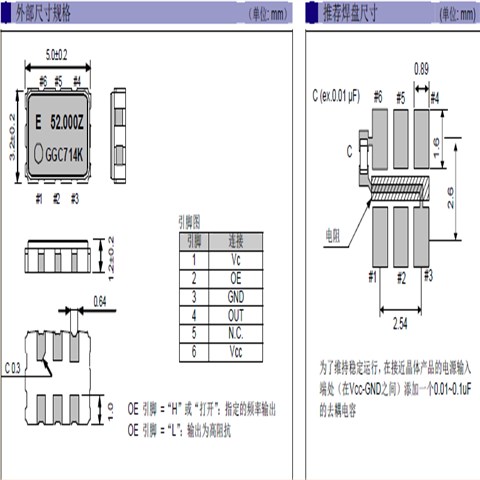

VG-4231CB 5032

晶振在使用过程中需要注意哪些事项，晶振产品在使用过程中产生不良都有那些原因照成的，如果石英晶振产生了不良我们又该怎么处理，怎么去预防在以后的生产过程中确保品质不在出问题。

大家都知道晶振其实分为很多的类别，比如陶瓷谐振器，以及石英晶体谐振器，石英晶体振荡器，那么石英晶体振荡器又称呼为有源晶振，何为有源晶振？

有源的意思就是带有电压功能，是只产品在使用过程中首先需要通过电压起振，一般有源晶振的电压在3.3V-5V之间。其实有源晶振在细分的情况下又能分成压控振荡器（VCXO）以及温补晶振(TCXO)这两者又可以合并为压控温补晶振（VC-TCXO），压控晶振的原理简单的说就是产品在工作过程中有一个电压稳定控制功能，当石英晶振在使用过程中遇到电压变大或者变小的情况下，产品可以在自带电压功能的情况下把电压控制在可接受范围，以及控制振荡器的PPM精度，不超出在需要的频率内，使其能够稳定的给CPU提供精准信号，这就是压控振荡器的主要特点。
