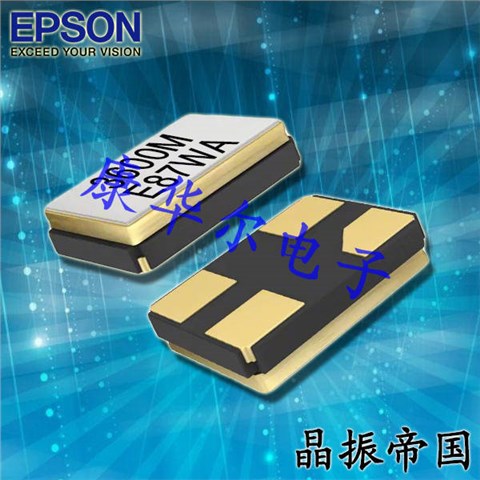

EPSON日本晶振FA-128,Q22FA12800008贴片晶振

EPSON日本晶振FA-128,Q22FA12800008贴片晶振，日本爱普生晶振公司，EPSON晶振,日本晶振,FA-128晶振,Q22FA12800008晶振,贴片晶振,四脚晶振,超小型晶振,2016晶振,无源晶振,无人机晶振,智能手机晶振,高品质晶振,进口晶振,Q22FA12800014晶振，Q22FA12800022晶振，Q22FA12800034晶振。

EPSON日本晶振FA-128,Q22FA12800008贴片晶振

爱普生晶振	单位	FA-128晶振	石英晶振基本条件
标准频率	f_nom	27MHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6(标准), (±15 × 10^-6～ ±50 × 10^-6可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.kdscrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	6PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C —+85°C,DL = 100μW
频率老化	f_age	±5 × 10^-6/ year Max.	+25°C,第一年

EPSON日本晶振FA-128,Q22FA12800008贴片晶振

卤化合物：请勿在卤素气体环境下使用无源石英晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

静电：过高的静电可能会损坏游戏机晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

通电：不建议从中间电位和/或极快速通电,否则会导致贴片晶振无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

清洗：关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个机械设备晶振产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.

安装方向：振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

EPSON日本晶振FA-128,Q22FA12800008贴片晶振

爱普生晶振集团所生产的压电石英晶体、有源晶体,温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）完全符合ISO14001环境管理体系标准的要求,：

建造美丽家园——适合于我公司的生产活动、产品以及服务过程的性质.规模与环境影响；

持续改进——持续改进环境绩效和环境管理体系的承诺；

减少污染,节能降耗——污染预防的承诺；

依法治理——遵守现行适用的环境法律、法规和其他要求的承诺；“减少石英晶振污染,节能降耗,建造美丽家园；依法治理,持续改进,净化一片蓝天”提供了建立和评审环境目标和指标的框架.

EPSON日本晶振FA-128,Q22FA12800008贴片晶振

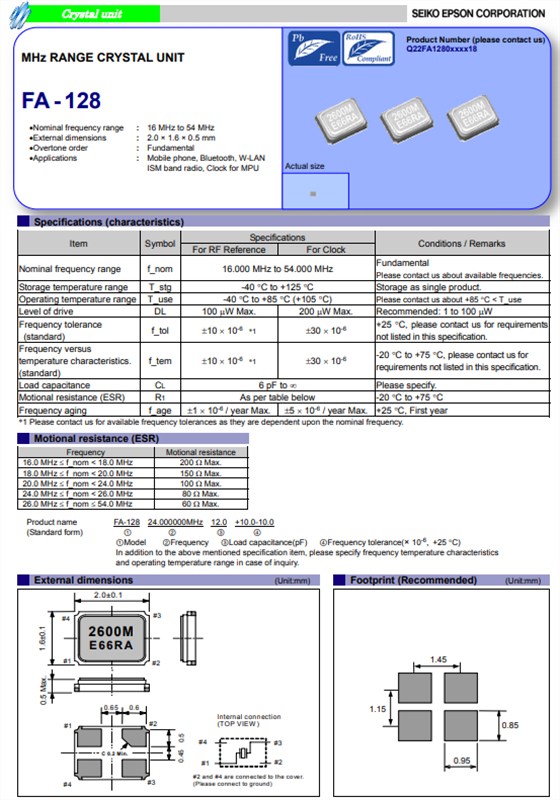

FA-128

爱普生原厂编码	LxWxH/尺寸	型号	频率	负载	频率 @+25°C	工作温度
Q22FA12800002	2 x 1.6 x 0.5mm	FA-128	48.000000 MHz	12 pF	+/-50 ppm	+/-30 ppm
Q22FA12800007	2 x 1.6 x 0.5mm	FA-128	38.400000 MHz	10 pF	+/-15 ppm	+/-15 ppm
Q22FA12800008	2 x 1.6 x 0.5mm	FA-128	27.000000 MHz	10 pF	+/-30 ppm	+/-30 ppm
Q22FA12800010	2 x 1.6 x 0.5mm	FA-128	38.400000 MHz	10 pF	+/-10 ppm	+/-10 ppm
Q22FA12800011	2 x 1.6 x 0.5mm	FA-128	26.000000 MHz	10 pF	+/-10 ppm	+/-10 ppm
Q22FA12800013	2 x 1.6 x 0.5mm	FA-128	24.000000 MHz	16 pF	+/-30 ppm	+/-30 ppm
Q22FA12800014	2 x 1.6 x 0.5mm	FA-128	24.000000 MHz	16 pF	+/-30 ppm	+/-30 ppm
Q22FA12800018	2 x 1.6 x 0.5mm	FA-128	32.000000 MHz	12 pF	+/-10 ppm	+/-10 ppm
Q22FA12800020	2 x 1.6 x 0.5mm	FA-128	26.000000 MHz	9 pF	+/-10 ppm	+/-10 ppm
Q22FA12800021	2 x 1.6 x 0.5mm	FA-128	27.120000 MHz	10 pF	+/-10 ppm	+/-10 ppm
Q22FA12800022	2 x 1.6 x 0.5mm	FA-128	24.000000 MHz	10 pF	+/-10 ppm	+/-10 ppm
Q22FA12800024	2 x 1.6 x 0.5mm	FA-128	26.000000 MHz	12 pF	+/-10 ppm	+/-10 ppm
Q22FA12800025	2 x 1.6 x 0.5mm	FA-128	32.000000 MHz	8 pF	+/-10 ppm	+/-10 ppm
Q22FA12800026	2 x 1.6 x 0.5mm	FA-128	26.000000 MHz	8 pF	+/-10 ppm	+/-10 ppm
Q22FA12800030	2 x 1.6 x 0.5mm	FA-128	24.000000 MHz	12 pF	+/-30 ppm	+/-30 ppm
Q22FA12800031	2 x 1.6 x 0.5mm	FA-128	32.000000 MHz	18 pF	+/-30 ppm	+/-30 ppm
Q22FA12800034	2 x 1.6 x 0.5mm	FA-128	27.120000 MHz	8 pF	+/-15 ppm	+/-15 ppm
Q22FA12800035	2 x 1.6 x 0.5mm	FA-128	24.000000 MHz	10 pF	+/-30 ppm	+/-30 ppm
Q22FA12800037	2 x 1.6 x 0.5mm	FA-128	24.000000 MHz	12 pF	+/-50 ppm	+/-30 ppm
Q22FA12800038	2 x 1.6 x 0.5mm	FA-128	24.000000 MHz	10 pF	+/-50 ppm	+/-30 ppm
Q22FA12800043	2 x 1.6 x 0.5mm	FA-128	32.000000 MHz	8 pF	+/-10 ppm	+/-20 ppm
Q22FA12800044	2 x 1.6 x 0.5mm	FA-128	48.000000 MHz	16 pF	+/-15 ppm	+/-18 ppm
Q22FA12800045	2 x 1.6 x 0.5mm	FA-128	38.400000 MHz	8.5 pF	+/-10 ppm	+/-10 ppm
Q22FA12800047	2 x 1.6 x 0.5mm	FA-128	26.000000 MHz	12 pF	+/-10 ppm	+/-10 ppm
Q22FA12800053	2 x 1.6 x 0.5mm	FA-128	24.000000 MHz	12 pF	+/-10 ppm	+/-10 ppm
Q22FA12800054	2 x 1.6 x 0.5mm	FA-128	24.000000 MHz	8 pF	+/-10 ppm	+/-10 ppm
Q22FA12800061	2 x 1.6 x 0.5mm	FA-128	44.000000 MHz	12 pF	+/-10 ppm	+/-10 ppm
