进口兆赫兹石英晶振,CPU时钟基准振荡器,NZ3225SJ晶振

晶振高精密点胶技术：日本进口晶振晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上，点上导电胶，并高温固化，通过弹簧即可引出电信号。

NDK晶振,有源晶振,NZ3225SJ晶振,进口晶振,智能手机晶振,产品具有高精度小型的表面贴片型石英晶体振荡器,适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等数码产品类别,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅工作的高温回流温度曲线要求.

日本电波工业株式会社作为晶体元器件的专业生产厂家，以“通过对客户的服务，为社会繁荣和世界和平作出贡献”的创业理念为基础于1948年成立。现在我们作为提供电子业必不可少的，在丰富用途被广泛使用的晶体元器件产品以及应用。贴片晶振技术的传感器等新的高附加价值产品的频率综合生产厂家，正以企业的继续成长为目标而努力。

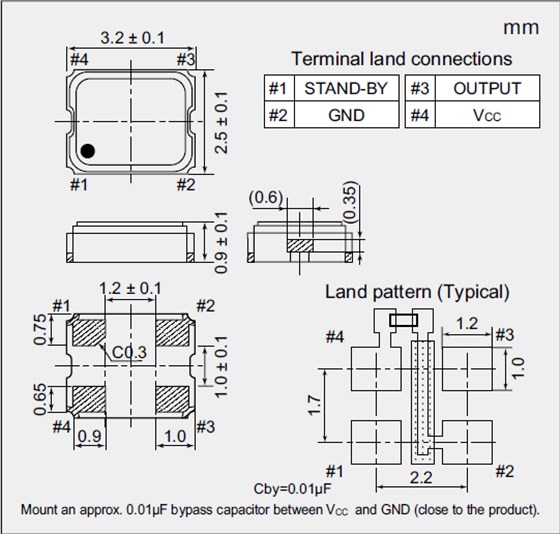

项目	符号	晶振规格(CMOS)	条件
输出频率范围	f0	5~40MHZ	请联系我们以便获取其它可用频率的相关信息
电源电压	VCC	+0.18,1.8V	请联系我们以了解更多相关信息
储存温度	T_stg	-55°C至+125°C	裸存
工作温度	T_use	-40℃至+85℃	请联系我们查看更多资料


频率稳定度	f_tol
		Max.±30×10-6

功耗	ICC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC极, L_CMOS≦15 pF
输出电压	VOH	VCC-0.4V Min.
输出电压	VOL	0.4 V Max.
输出负载条件	L_CMOS	15pF
输入电压	VIH	80% VCCMax.	ST终端
输入电压	VIL	20 % VCCMax.	ST终端
上升/下降时间	tr / tf	4 ns Max.	20 % VCCto 80 % VCC极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±2× 10-6/ year Max.	+25℃,初年度,第一年

晶振产品使用每种产品时,请在OSC晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。NDK晶振,有源晶振,NZ3225SJ晶振,进口晶振

晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足日产晶振的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。

机械振动的影响:当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管金属面晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

NDK晶振,石英晶体振荡器在“制造、使用、有效利用、再利用”这样一个产品生命周期中，努力创造丰富的价值，给社会带来温馨和安宁，感动和惊喜，同时为减少环境影响，努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”，实现与地球的和谐相处。NDK晶振,有源晶振,NZ3225SJ晶振,进口晶振

NDK晶振遵守法规和监管要求，从事产品的开发。环境政策，在其业务活动的所有领域，从开发、生产和销售的压电石英晶体元器件、四脚贴片晶振、有源晶体、压电陶瓷谐振器，NDK集团业务政策促进普遍信任的环境管理活动。NDK晶振将：通过适当控制环境影响的物质，减少能源的使用，以达到节约能源和节约资源的目的。有效利用资源，防止环境污染，减少和妥善处理废物，包括再利用和再循环。

NDK通过开展节能活动和减少二氧化碳排放防止全球变暖。避免采购或使用直接或间接资助或受益刚果民主共和国或邻近国家武装组织的矿产。遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求。根据四脚低抖动晶振环境方针制定环境目标和目标，同时促进这些活动，并定期检讨环境管理体系的持续改进。在我们的环境政策中教育所有员工和为我们的团队工作的人，通过教育和提高意识来提高他们的环保意识。确保公众环境保护活动的信息公开。
