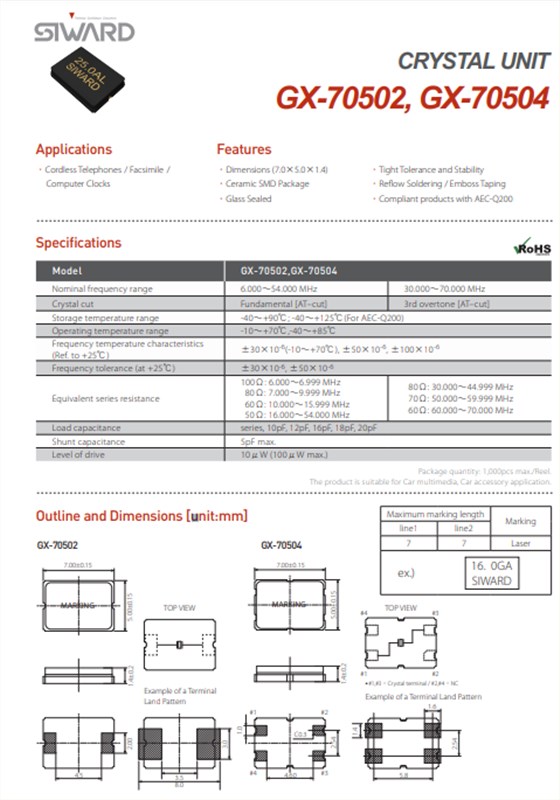

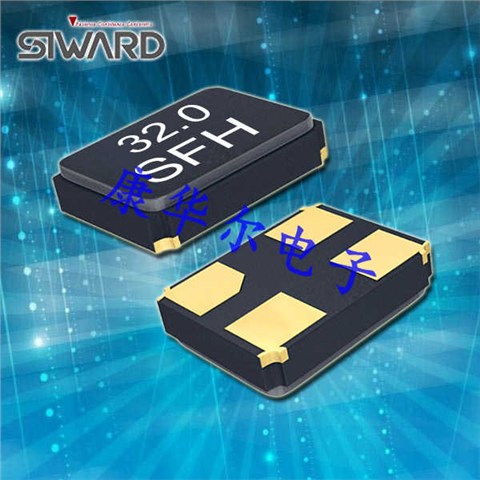

希华晶振,贴片晶振,GX-70504晶振,SMD型晶振
| 制造商 | 希华 | 产地 | 台湾 | 老化率 |
±5ppm |
| 频率 | 30.000MHz | 负载 |
20.0pF |
温度范围 | -10℃～+85℃ |
| 频率偏差 |
±50ppm |
封装 |
陶瓷面四脚贴片 |

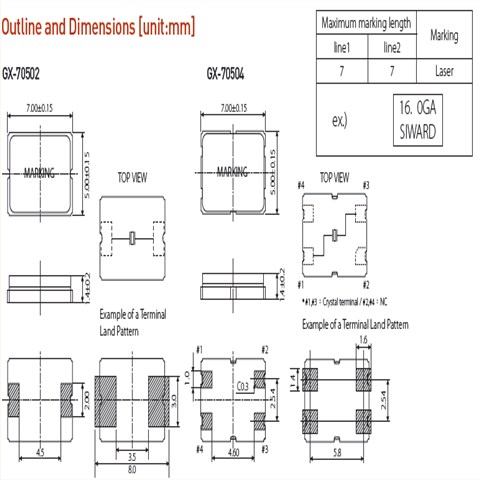

尺寸 |
7.00x5.00x1.40mm |
|
单位 |
GX-70504 |
贴片晶振基本条件 |
|
|
标准频率 |
f_nom |
30.000～70.000 MHz |
标准频率 |
|
储存温度 |
T_stg |
-40∼+125℃ |
裸存 |
|
工作温度 |
T_use |
-10℃～+85℃ |
标准温度 |
|
激励功率 |
DL |
10μW~100μW |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
30ppm,50ppm,100ppm
|
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.kdscrystal.com/
|
|
频率温度特征 |
f_tem |
±30ppm(-10℃～+85℃) |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
10.0pF,12.0pF,16.0pF,,18.0pF,20.0pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-10℃～+85℃,DL = 100μW |
|
频率老化 |
f_age |
±5ppmMax. |
+25°C,第一年 |
7050晶振使用注意事项使用每种产品时,请在产品规格说明或产品目录规定使用条件下使用. 晶振产品的设计和生产满足它的规格书.通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输.请注意以下的注意事项并在较好的条件下使用产品,我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任.
台湾晶振品牌的共同点:抗冲击:贴片晶振可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.
辐射:暴露于辐射环境会导致SMD晶体性能受到损害,因此应避免照射.
化学制剂 / pH值环境:请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品.
