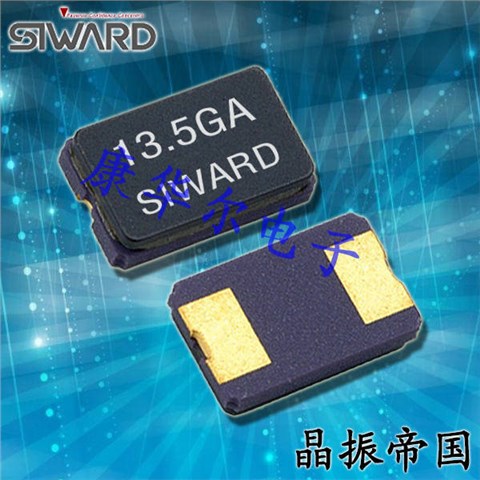

希华晶振,贴片晶振,GX-32254晶振,陶瓷贴片型晶振
| 制造商 | 希华 | 产地 | 台湾 | 老化率 |
±5ppm |
| 频率 | 6.000MHz | 负载 |
30.0pF |
温度范围 | -10℃～+85℃ |
| 频率偏差 |
±30ppm |
封装 |
陶瓷面双脚贴片 |

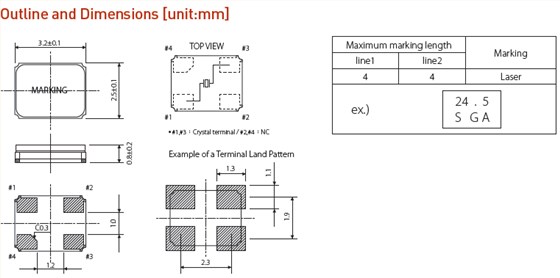

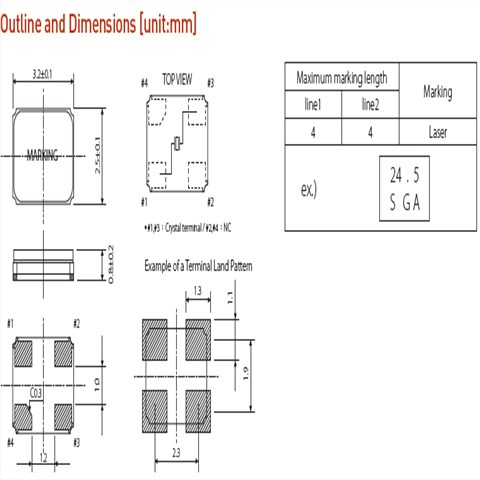

尺寸 |
3.20x2.50x0.80mm |
|
单位 |

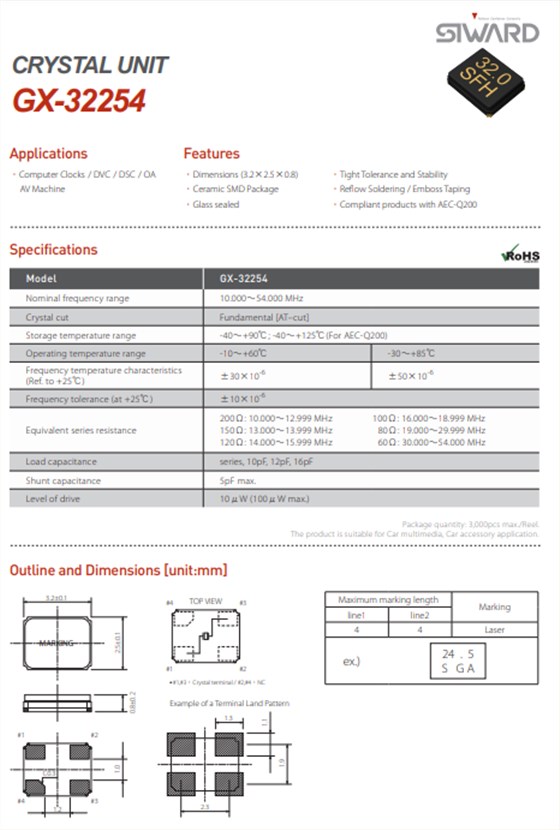

GX-32254 |
贴片晶振基本条件 |
|
|
标准频率 |
f_nom |
10.000～54.000 MHz |
标准频率 |
|
储存温度 |
T_stg |
-40∼+125℃ |
裸存 |
|
工作温度 |
T_use |
-10℃～+85℃ |
标准温度 |
|
激励功率 |
DL |
10μW~100μW |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
30ppm,50ppm
|
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.kdscrystal.com/
|
|
频率温度特征 |
f_tem |
±30ppm(-10℃～+85℃) |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
10.0pF,12.0pF,16.0pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-10℃～+85℃,DL = 100μW |
|
频率老化 |
f_age |
±5ppmMax. |
+25°C,第一年 |
当贴片晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管SMD晶体设计可小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体谐振器的PCB板上.如果您安装在同一个PCB板上,好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
(2) 在设计时请参考相应的推荐封装.
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.
