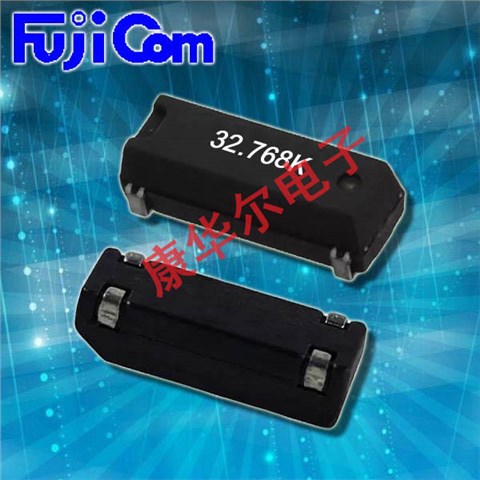

FTS-26M晶振,贴片晶振,晶体

富士晶振,贴片晶振,FTS-26M晶振,低频水晶振动子

制造商	富士	产地	日本	老化率	±3ppm
频率	32.768KHz	负载	12.5pF	温度范围	-10°C~+60°C

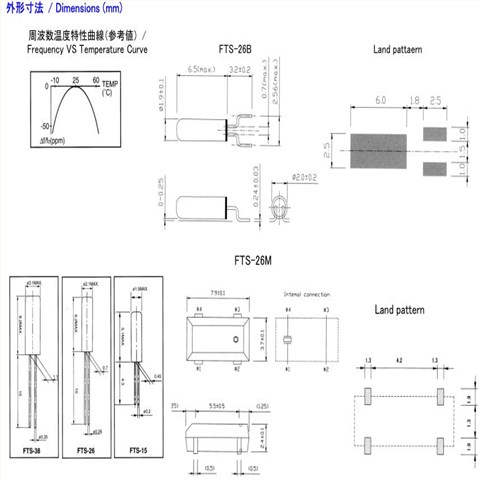

频率偏差	±20ppm	封装	金属面四脚贴片	尺寸	8.003.802.50mm

富士晶振	单位	FTS-26M	石英晶振基本条件
标准频率	f_nom	32.768KHz	标准频率
储存温度	T_stg	-20°C~+85°C	裸存
工作温度	T_use	-10°C~+60°C	标准温度
激励功率	DL	10μW~100μW	推荐:1μW ～ 100μW
频率公差	f_— l	±20ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.kdscrystal.com/
频率温度特征	f_tem	±20ppm(-10°C~+60°C)	超出标准的规格请联系我们.
负载电容	CL	12.5pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-10°C~+60°C,DL = 100μW
频率老化	f_age	±3ppmMax.	+25°C,第一年

FTS38-15

当日本进口晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
7-2:PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上.如果您安装在同一个PCB板上,好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.(2) 在设计时请参考相应的推荐封装.(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存32.768K晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度:温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容).(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.

富士晶振以音叉型石英晶体谐振器,(32.768KHZ)系列出名,目前富士品牌遍布全世界,而千赫兹的晶体应用范围也比较广阔,所有的时记产品都需要用上KHZ系列晶体,该系列产品具有小型,薄型石英晶体谐振器,特别适用于有小型化要求的市场领域.
是对应陶瓷晶振(偏差大)和通常的石英晶体谐振器(偏差小)的中间领域的一种性价比出色的产品.

最适用于HDD,SSD,USB数码产品,播放器、数码相机、笔记本电脑、移动电话等.等用途.

富士株式会社富士拓优科梦,(EPSON—YOCOM)1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的富士公司到后续的生产压电石英晶体,1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.

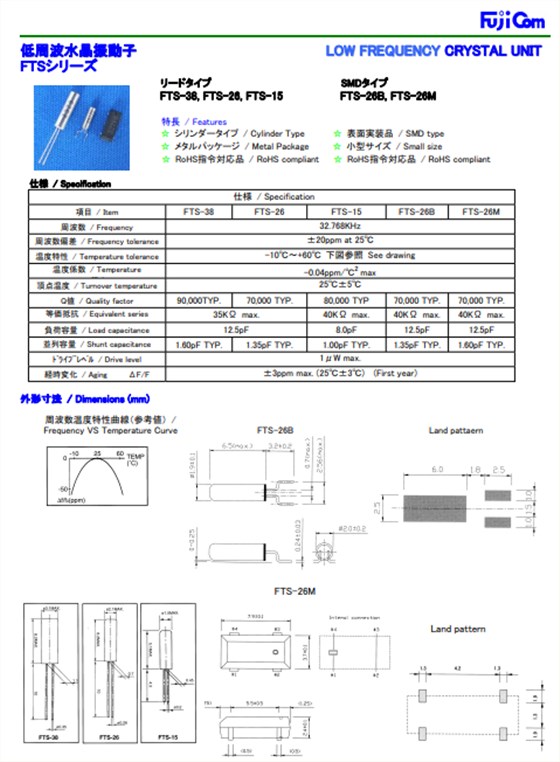

FTS-38，26,15
