日本株式会社大真空KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”.作为全球石英器件制造商,大真空KDS晶振努力帮助实现新一代电子社会,更方便人们更舒适,通过开发石英晶振,压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器等晶体器件对全球环境友好.
日本株式会社大真空KDS晶振集团设立在日本国兵库县加古川市平冈町新在家,创业时间为1959年11月3日,正式注册成立是在1963年5月8日,当时注册资金高达321亿日元之多,主要从事电子元件以及电子设备生产销售一体化,包括晶体谐振器,音叉型晶体谐振器,晶体应用产品,晶体振荡器,晶体滤波器,晶体光学产品,硅晶体时钟设备,MEMS振荡器等.
日本大真空株式会社KDS晶振遵守法规和监管要求,从事环保产品的开发.
环境政策,在其业务活动的所有领域,从开发、生产和销售的压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器,大真空集团业务政策促进普遍信任的环境管理活动.
KDS晶振,32.768K贴片晶振,DST1610AL晶振,当国内企业随着生产成本的日益上涨,电子产品在选择使用晶体方面也从最初的日本进口品牌,慢慢的转向了台湾晶振品牌,或者国内本土品牌,比较畅销的台湾晶振品牌有【TXC】台湾精技,【HOSONIC】台湾鸿星【TAITIEN】台湾泰艺【H.ELE】台湾加高【NSK】台湾津绽NSK晶振【SIWARD】台湾希华【Pericom】百利通亚陶晶振科技【CTS】美国CTS晶振32.768KHZ系列,在当今全球晶振市场说的上是质优价廉,产品本身外观是多种化,体积有大有小,有二个脚SMD焊接模式,也有三个脚SMD焊接模式,一样有四个脚焊接模式,还有时钟模块焊接模式,产品具有无源32.768KHZ,也有带电压模式的32.768KHZ晶体系列,产品应用范围非常广阔,比如多种电子消费类,手机应用,蓝牙多功能播放器,无线通讯产品,平板电脑等多个领域,因32.768KHZ晶体本身外观款式多元化,所以适合多个产品应用.并且满足欧盟ROHS环保要求,晶体本身有重量轻,体积小,超薄型等多种优势,得到市场认可.【NSK】台湾津绽NSK晶振【SIWARD】台湾希华【Pericom】百利通亚陶晶振科技【CTS】美国CTS晶振.
|
KDS晶振规格 |
单位 |
DST1610AL晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +85°C |
裸存 |
|
工作温度 |
T_use |
-40°C ～ +85°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
12.5pF ～ ∞ |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
在使用KDS晶振时应注意以下事项
PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

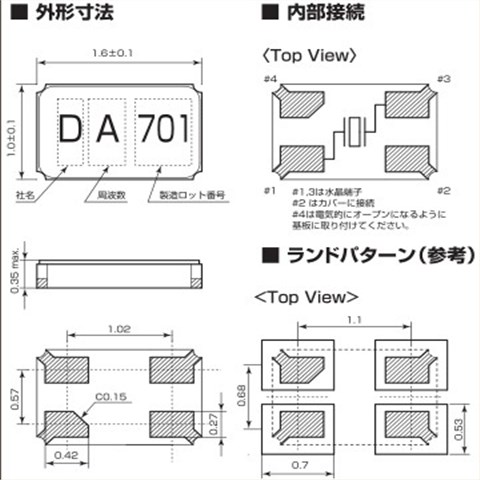

(2) 在设计时请参考相应的推荐封装.
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）.
(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.KDS晶振,32.768K贴片晶振,DST1610AL晶振
