日本株式会社大真空KDS晶振集团设立在日本国兵库县加古川市平冈町新在家,创业时间为1959年11月3日,正式注册成立是在1963年5月8日,当时注册资金高达321亿日元之多,主要从事电子元件以及电子设备生产销售一体化,包括晶体谐振器,音叉型晶体谐振器,晶体应用产品,晶体振荡器,晶体滤波器,晶体光学产品,硅晶体时钟设备,MEMS振荡器等.
日本株式会社大真空KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”.作为全球石英器件制造商,大真空KDS晶振努力帮助实现新一代电子社会,更方便人们更舒适,通过开发石英晶振, 压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)、陶瓷谐振器等晶体器件对全球环境友好.
日本株式会社大真空KDS晶振三种信赖行为守则:
可靠的人以独立、自助、自足的努力作为基本的行动原则,我们将充分利用我们的优势,为社会整体和接近一切真诚和热情.
可靠的晶振,石英晶振,有源晶振,压控振荡器,,我们将帮助实现一个富裕的社会,通过优化我们的能力,开发最好的产品和服务,并提供给我们所有的客户在世界各地.
可靠的公司,我们努力履行我们的企业社会责任,通过持续的利润,通过企业活动,遵守所有的法律法规,尊重他们的精神,注重与全球环境的和谐.

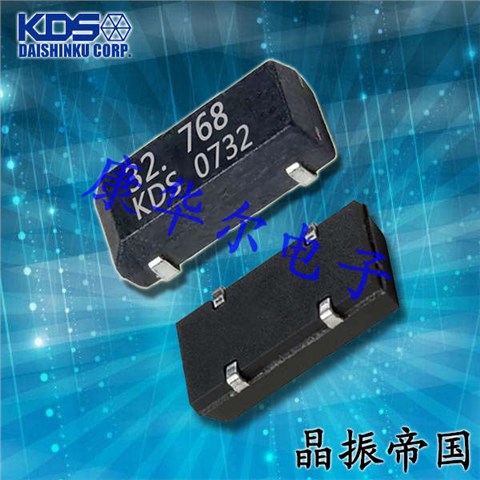

KDS晶振,32.768K晶振,DMX-26S晶振,DMX-26晶振,32.768K石英晶体频率稳定性强,在各种产品中面对不同环境其晶振都能够保持在10PPM高精度.具有极强的抗震性能,在常规的摔落以及物流运输过程中都不会受到影响.每一批生产的晶振在出厂时都会经过严格的检验,采用24小时老化测试为质量严格把关.
石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.
KDS晶振规格 |
单位 |
DMX-26S晶振,DMX-26S晶振频率范围 |
石英晶振基本条件 |
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
储存温度 |
T_stg |
-40°C ~ +85°C |
裸存 |
工作温度 |
T_use |
-40°C ~ +85°C |
标准温度 |
激励功率 |
DL |
200μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
12.5pF ~ ∞ |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |

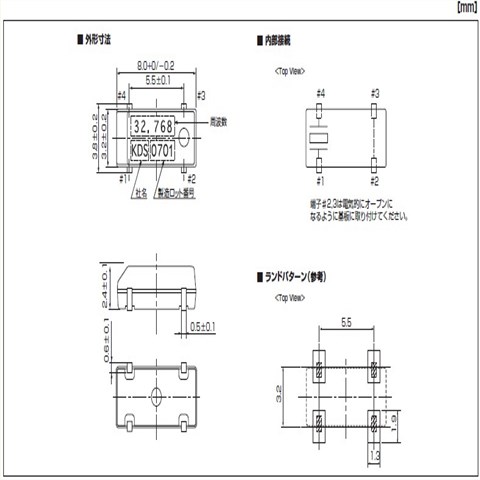

MDX-26S晶振,DMX-26晶振尺寸图:
在使用KDS晶振时应注意以下事项
1:抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2:辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.KDS晶振,32.768K晶振,DMX-26S晶振,DMX-26晶振
3:化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.
4:粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.)
5:卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
6:静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
