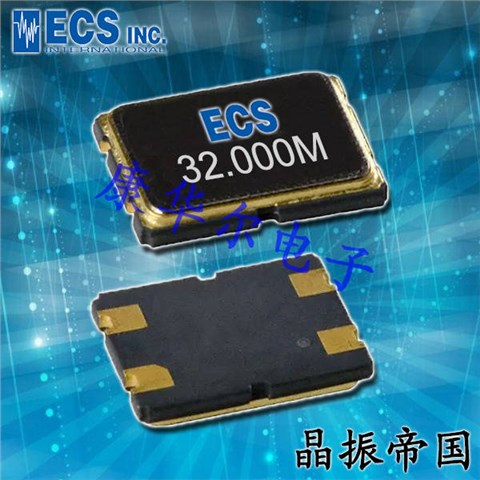

陶瓷表面SMD谐振器,进口7050无源石英晶振,CSM-8M晶振

ECScrysta晶振,贴片晶振,CSM-8M晶振,石英进口晶振,总部设在美国堪萨斯州的Olathe，ECS，Inc.我们有这个领先的解决方案。建立和维护世界上最先进的可靠和具有成本效益的产品。这些制造地点在ECS公司的质量保证标准中占有最大份额，这些制造地点和大多数韩国。严格的质量管理认证从国际标准化组织ISO 9001/2008，ISOTS 16949，ISO 14001和符合AECQ标准的产品开始。

ECS晶振公司遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺。与我们的员工一起开创并保持一个免于事故的工作场所。重视石英晶振污染预防，消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效。

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体谐振器检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.ECScrysta晶振,贴片晶振,CSM-8M晶振,石英进口晶振

通过深入细致地完善进口晶振研磨工艺技术，注重贴片晶振研磨过程的各种细节，注重晶振所用精磨研磨设备的选择；注重所使用水晶、研磨砂的选择等；注重石英晶振研磨用工装如：游轮的设计及选择，从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制，最终使可研磨的石英晶振晶片的厚度越来越薄，贴片晶振晶片的频率越来越高，为公司在高频石英晶振的研发生产打下坚实基础，提升了ECS晶振厂家的竞争力，使ECS晶振厂家高频石英晶振的研发及生产领先于国内其它公司。

进口石英晶体谐振器,49SMD大体型无源晶振,ATSSMLP晶振

ECS晶振规格	单位	CSM-8M晶振	石英晶振基本条件
标准频率	f_nom	6~100MHZ	标准频率
储存温度	T_stg	-55°C～+125°C	裸存
工作温度	T_use	-10°C～+70°C	标准温度
激励功率	DL	100μW Max.	推荐:100μW
频率公差	f_— l	±30× 10-6(标准),	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.crystal95.com
频率温度特征	f_tem	±50× 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	8,20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C —+85°C,DL = 100μW
频率老化	f_age	±5× 10-6/ year Max.	+25°C,第一年

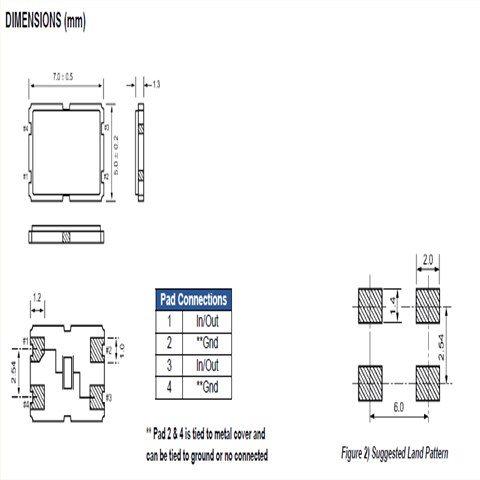

csm-8mr 7050

进口石英晶体谐振器,49SMD大体型无源晶振,ATSSMLP晶振

这些晶振知识介绍是指，7050贴片晶振在产品上线之后发生不良品或者没反应的情况下，自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作，请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。我们从晶振使用输出无信号开始寻找相关问题。ECScrysta晶振,贴片晶振,CSM-8M晶振,石英进口晶振

我们可以先使用示波器或者频率计数器来检查7050晶体谐振器终端的两个信号，如果没有信号输出，请按照步骤1-1到1-4步执行检查。如果有从石英晶振（XOUT）的输出端子的输出信号，而是从在终端（辛）输出没有信号，请检查石英晶振体以下step1-5到步骤1-6。

你可以先把晶体卸载下来并测试平板电脑晶振的频率和负载电容，看看他们是否能振动，也可以使用专业的石英晶体测试仪器来检测。如果你没法检测你也可以将不良品发送给我公司，我们检测分析之后告诉你结果。如果有下列情况发生，晶振不起振，首先你先查看你产品上使用的负载电容CL是否对，是否跟你的线路相匹配，或者是晶振的精度是否符合你的要求，或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话，我们将需要进行等效电路测试。比如等效电路测试如下：
