416F406X2CDR-40.61MHz-15PPM-18PF-1612-CTS

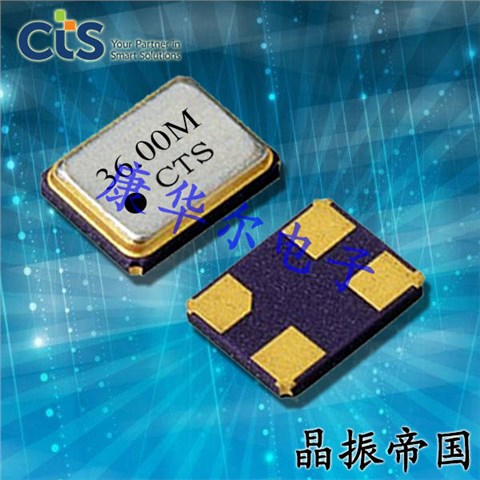

416F406X2CDR-40.61MHz-15PPM-18PF-1612-CTS，美国CTS晶振公司,CTS晶振,密封陶瓷表面安装封装，基本晶体设计，频率范围24-80MHz，频率公差，±20ppm标准，频率稳定性，±20ppm标准，工作温度范围到-40°C到+85°C，磁带和卷轴包装EIA-418，可穿戴和手持式电子设备，无线通信，FPGA/微控制器，计算机外设，USB接口，测量设备，消费电子产品，高密度板布局，CTS416型采用了一个高Q石英谐振器，是支持广泛的商业和工业应用的理想选择。

416F406X2CDR-40.61MHz-15PPM-18PF-1612-CTS

参数

SYMBOL

CONDITIONS

MIN

TYP

MAX

UNIT

工作温度

TA

‐

‐ 10 ‐ 20 ‐30 ‐40

+25

+60 +70 +85 +85

°C

储存温度

TSTG

‐

‐40

‐

+90

°C

频率稳定度

参数

SYMBOL

CONDITIONS

MIN

TYP

MAX

UNIT

频率范围

O

‐

24 ‐ 80

MHz

容许频率

Δf/fO

@ +25°C

10, 15, 20, 25 or 30

±ppm

频率稳定性

Δf/f25

Referenced to +25°C reading

10, 15, 20, 25, 30 or 50

±ppm

老化

Δf/f0

Typical per year @ +25°C

‐±3‐

ppm

晶体参数

参数

SYMBOL

CONDITIONS

MIN

TYP

MAX

UNIT

工作模式

‐

‐

Fundamental

‐

水晶切割

‐

‐

AT‐Cut Strip

‐

负载电容

CL

‐

See Ordering Information

pF

分流电容

C0

‐

‐3 .05 .0

pF

串联电阻 基础的

R1

24MHz ‐ <30MHz 30MHz ‐ <37MHz 37MHz ‐ <80MHz

‐‐120 ‐‐80 ‐‐60

?

驱动电平

DL

‐

‐10200

µW

绝缘电阻

Ri

+100Vdc ±15Vdc

500‐‐

M?
