如何保证差分晶振的稳定性以及低功耗特性呢?

频率源的温度和时间稳定特性是无线基站,精密测试和测量设备,网络定时源和军事通信设备设计的关键组成部分.石英晶体振荡器稳定性构成了频率或时序参考设计的基础,并且根据系统的不同,振荡器的性能将在整体性能中得到体现.做出正确的选择以确保最低的老化,最佳的温度稳定性或最高的短期稳定性具有挑战性,那么如何保证差分晶振的稳定性以及低功耗特性呢？

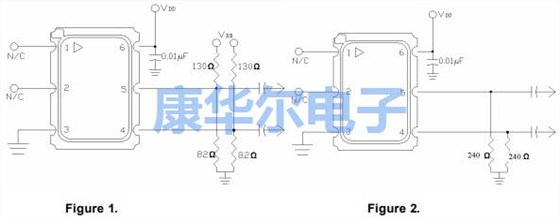

LVPECL输出晶振端接方法是如图1所示的上拉/下拉方法(显示了可选的交流电容).

如果可以使用从发射极到地的单个电阻,如图2所示,那么电流将会减少.VCC6具有156.250Hz输出,系列的典型结果显示在表1中,并强调了相当大的功率节省.

应该注意的是,大于240欧姆的值会导致p/p输出降低.例如,一个470欧姆的电阻导致一个420mv的p/p输出,具有一些振铃/过冲,需要在系统中进行评估以验证应用.240欧姆终端方案通常在Vetron使用,对于短距离应用应该是可以接受的,23英寸的FR4轨迹甚至更长也是可能的,但是还没有被评估过.

差分晶振输出是指输出差分信号使用2种相位彼此完全相反的信号,从而消除了共模噪声,并产生一个更高性能的系统.差分晶振具有低电平,低功耗等功能,低电流电压可达到低值1V, 工作电压在2.5V-3.3V,低抖动差分晶振是目前行业中具有高要求,高技术的石英晶体振荡器,差分晶振相位低,低损耗等特点.使用于网络路由器、SATA,光纤通信,10G以太网、超速光纤收发器、网络交换机等网络通讯设备中.
