外部振荡器需要注意的实践技术细节

外部振荡器需要注意的实践技术细节

随着振荡器的不断发展设计,已经在设计低功率石英晶体振荡器方面做出了努力,振荡器已经选择了合适它匹配低功率开启设计,在实时计算机的应用中,二极管电流消耗振荡器电路整体上变得更加适合应用于关键系统级程序设计中,对于新设备这个振荡器实现了相同的辅助振荡器设计.微控制器中的石英晶体驱动电路是优化了这些规格参数.

许多微控制器都有内部电路驱动外部32.768k晶振提供一个异步时钟信号到Timer1内部柜台,Timer1是一个16位计数器,可以用于创建带有的实时时钟(RTC)系统精确的1秒溢出中断定时,他们需要注意低功耗的细节设计实践和技术,以确保稳健操作,设计不良的振荡器电路将具有频率精度降低,可能无法正常工作正确地在温度和电压范围内,主要特点是:1.干燥,无潮湿的电路板,2.清洁没有电路板,污染物,3.优质低功耗晶体,4.加载与晶体匹配的电容器电路板,5.晶体供应商的特性报告探讨电路.

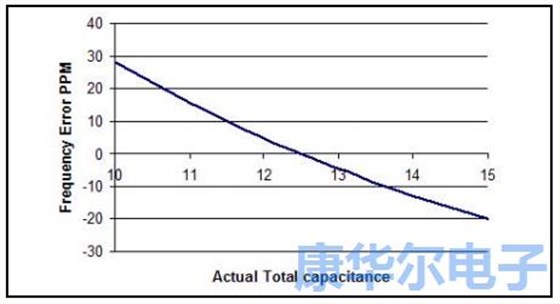

焊剂助焊剂可能会在电路板上留下残留物可能不容易洗掉,助焊剂去除剂和擦洗可能要求董事会清除这些残留物应去除其他污染物,一些焊剂残留物导电性差,并且在潮湿的情况下可以变得高度导电,产生泄漏路径,石英晶体需要看到特定的电容任何一方以获得最大频率精度和运行可靠,这应该由晶体数据表中的晶体制造商,共同电容为12.5 pF,9pF和7pF,图显示了12.5pF晶体的电容效应频率容差.

贴片振荡器电路对电容高度敏感,因此,在需要时需要特别小心检查信号,常规示波器探头有电容为10-12pF,足以停止振荡,建议低电容使用探针,优选使用JFET输入,以及探测OSC2引脚而不是OSC1,许多新设备都采用自动增益控制(AGC)用于晶体振荡器驱动电路,去哪儿节省功率,信号的幅度减小当电路按预期运行时,什么时候检查波形,这需要考虑,因为AGC可能正试图补偿通过增加峰峰值驱动来实现不完美的电路信号.

在向电路添加额外负载时,例如作为振荡器探头,信号的幅度将为最初减少,然后AGC将补偿和将振幅增加回早期水平,这个响应发生得足够慢以至于可见示波器,干燥和无水分电路板阻尼电路板或湿气凝结在它们上面在低温下可以建立泄漏路径接地,在带电压振荡器的低功率下驱动电路,可以加载大于驱动器的电路电路的强度可以克服,如果电路板已经清洗过,那就是建议他们以前彻底晾干被组装到系统中,适合低温操作,湿气凝结可能是一个问题,建议采用保形涂层.

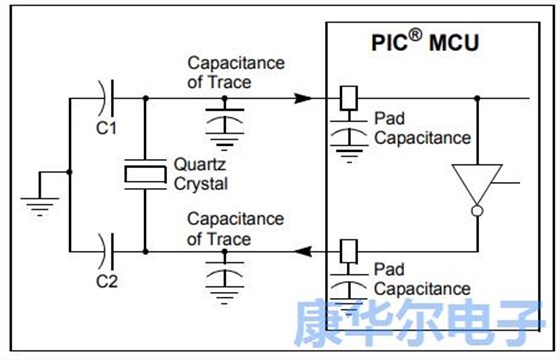

振荡器电容值非常小,它们的值受到键的电容的影响微处理器硅片上的焊盘和电路板上的走线和焊盘的电容,(如图)如果石英贴片振荡器的走线保持很短,每个长度不超过10毫米,它们的电容将非常低,几乎可以忽略不计,例如,对于8毫米长的走线,电容测量为0.85pF(这取决于板布局,材料介电和厚度),在很多在这种情况下,电路板电容可以忽略不计迹线很短,表面贴装器件用过的,焊盘电容因器件而异个焊盘的电容约为2.5pF.

许多水晶制造商可以提供设计的特性测试,水晶制造商通常有测量板和垫的设备电容并确定理想的电容值,可以使用负电阻测试来确定振荡温度是否足够在制造过程中可靠运行的晶体容差,微芯片建议敏感的痕迹和组件为低功率OSC振荡器电路涂层以防止水分,和其他污染物增加了通过创建泄漏路径加载到驱动电路上,需要振荡器对数量单位操作测试.
