许多工程师在设计振荡器电路时，并没有在石英晶体上花太多心思。对他们来说，这是一个标准的功能，无论如何都会起作用。其实没那么简单。

振荡器电路决定着应用的心跳，需要石英晶振和其它元件之间的仔细匹配。否则，所产生频率的准确性会受到影响，应用甚至可能在现场失败。

我们Crystek希望让我们的客户免受此类问题的困扰。因此，我们对客户的振荡器电路进行详细分析，旨在实现晶体和电路的最佳匹配。在这些所谓的“OSF试验”过程中检查了以下三个参数:

1)频率精度

2)振荡安全系数(OSF)

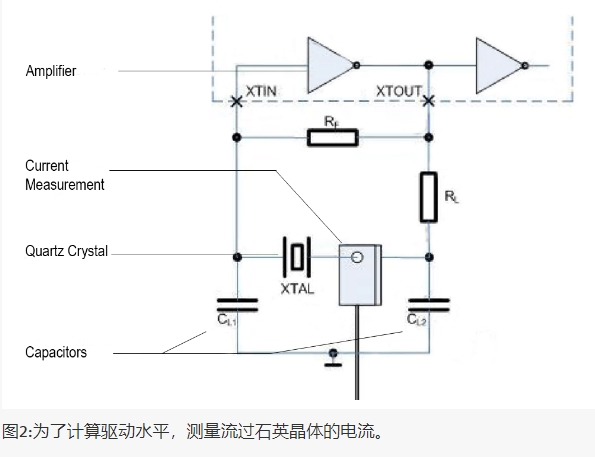

3)驱动水平

频率准确度

振荡器电路的主要任务是在整个应用周期和所有环境条件下产生稳定而精确的频率。为了使总负载电容(CL)必须尽可能接近额定负载电容(额定CL)或理想地与之匹配。

因此，电路分析的第一步是确定总负载电容(CL)石英晶体在其两端“看到”的。由于与电路的任何直接接触都会使测量结果失真，因此测量是在不接触的情况下进行的，使用近场探头放置在电路上方一小段距离处。然后将晶体从电路中焊接出来，用晶体网络分析仪在标称温度下测量L.

总C的偏差越大L从名义上的CL晶体的频率偏差越大。然而，通过检查分析仪中的晶体，可以确定需要哪些校正来提高电路的频率精度。Crystek旨在实现晶体和电路的最佳匹配.

振荡安全系数(OSF)

在第二步中，检查SMD振荡器电路的振荡安全性。该术语描述了电路在所有可能的环境条件下快速可靠启动的能力。因此，分析的重点是电路中的电阻。

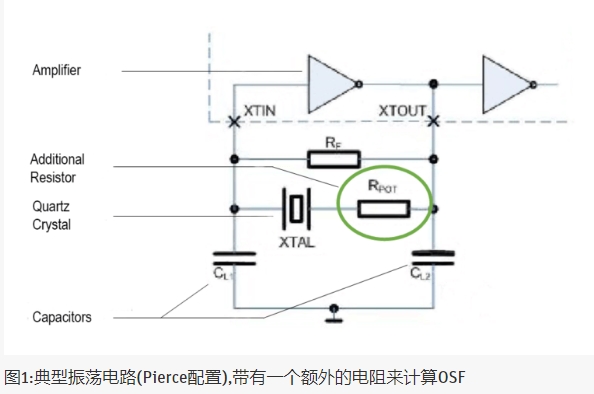

如图1所示，电路中内置了一个新的附加电阻(R Pot ),与石英串联。然后逐步增加R电位计的电阻，直到振荡停止。这种方法模拟“最差情况下的石英”，并揭示特定振荡器电路中石英的最大容许阻抗。
